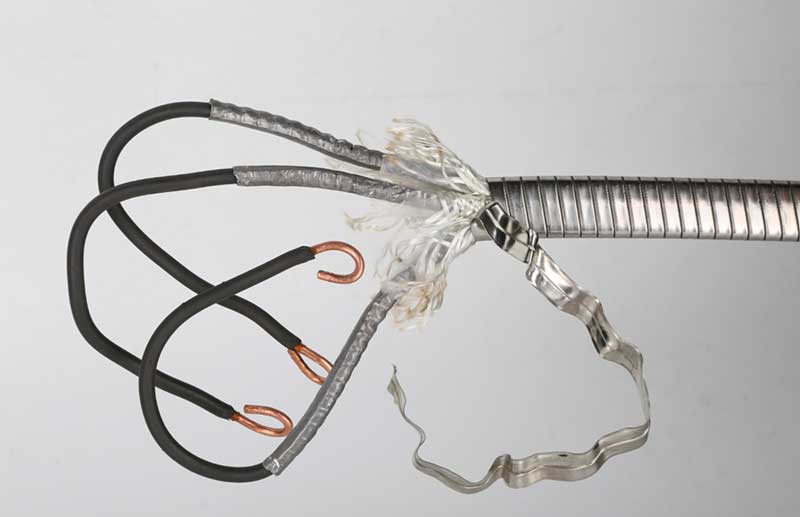

Tianjin AoteOklepni kabelima odpornost na visoke temperature, odpornost na olje in odlično odpornost proti obrabi. Ta serija kablov vključuje okrogle in ravne tipe struktur, posebej razvite za težka delovna okolja na naftnih poljih. Njegova oklepna zunanja plast zagotavlja močno natezno trdnost in delovanje proti iztiskanju, da prepreči poškodbe jedra pod zemljo.
Ponaša se s stabilno električno izolacijo pri visoki vročini in mastnih pogojih, ki se široko ujema z oljnimi potopnimi črpalkami ESP in opremo za črpanje nafte v luknjah na svetovnih lokacijah za izkoriščanje nafte.
| Serija AWGS | Prečni prerez (mm2) | Število jeder | Število pramenov / Nazivni premer posameznega pramena (mm) | Nazivni napetostni razred (kV) | Delovna temperatura（℃/℉） |
| AWG7 | 10 | 3 | 1/3,67 | 3、4、5、6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4,62 | ||
| AWG4 | 21 | 3 | 1/5,19 | ||
| AWG2 | 33 | 3 | 1/6,54; 7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35; 7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25; 7/3,16 |
| Koda | Razlaga | Okrajšava | Koda | Razlaga | Okrajšava |
| Material izolacijske plasti | Material oklepne plasti | ||||
| P | Polipropilen (vključno z modificiranim polipropilenom) | PP (MPP) | - | Pocinkani jekleni trak | GST |
| E | Etilen propilen kavčuk | EPDM | M | Monel trak | MA |
| YJ | Zamreženi polietilen | XLPE | X | Trak iz nerjavečega jekla | SS316 |
| YE | Poliimid-F46 kompozitni film + kombinirana izolacija iz etilen propilenske gume | PI-FEP/EPDM | |||
| YF | Poliimid-F46 kompozitni film + kombinirana izolacija iz perfluoroetilen propilenskega kavčuka | PI-FEP | |||
| Material plašča | Pletena plast (polnilna plast) | ||||
| Q | Svinčena zlitina | Pb-zlitina | Politetrafluoroetilen | PTFE | |
| E | Etilen propilen kavčuk | EPDM | Trak iz aramidnih vlaken | KRMI | |
| H | Klorosulfoniran polietilen | CSM | Trak iz najlonskih vlaken | NFT | |
| F | Perfluoroetilen propilenski kavčuk | FEP | Polipropilen (na olje odporna blazinasta plast) | PP | |
| N | Nitrilna guma | NBR | |||
| Serija AWGS | Največja dimenzija | |||||
| Ploščati kabel (mm × mm) | Sferični kabel (mm2) | MLE kabel (mm × mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
Običajni kabli se lahko poškodujejo zaradi visoke temperature, umazanije z oljem in večkratnega upogibanja. Naši okrogli in ploščati oklepni kabli uporabljajo ojačane kovinske oklepne strukture ter materiale, odporne na temperaturo in obrabo, za zmanjšanje upogibne obremenitve ter odpornost na vročino, trenje in mehanske udarce. Dve strukturni možnosti izpolnjujeta različne zahteve glede dinamičnega delovanja, pomagata podaljšati življenjsko dobo in zmanjšati tveganje okvare kabla.

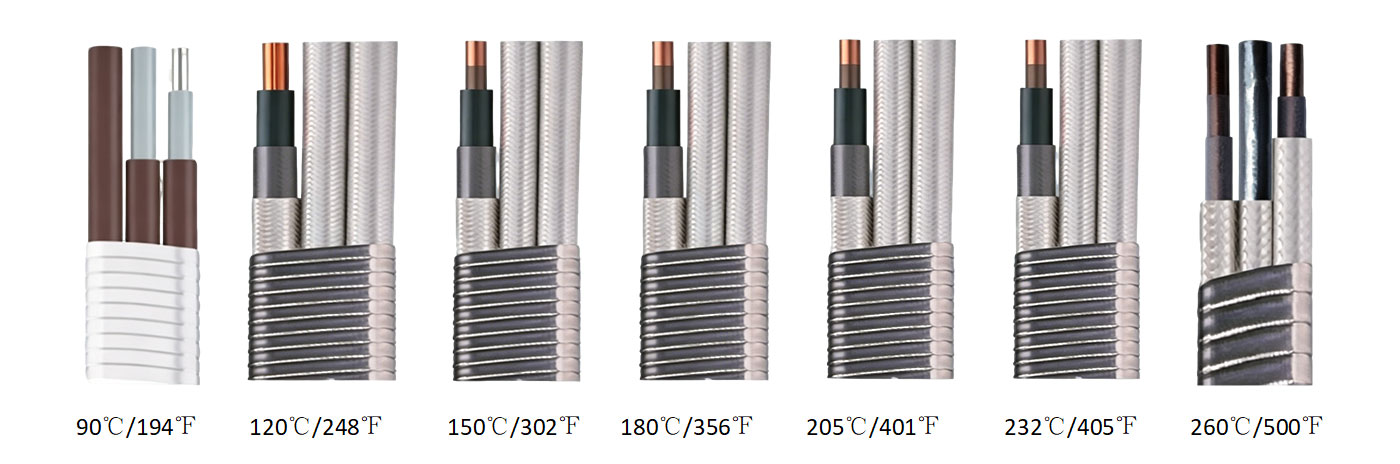

Okroglaoklepni kabliso primerni za običajne aplikacije ožičenja, kot so vlečne verige in kabelski pladnji. Ploščati oklepni kabli imajo kompaktno strukturo za omejene prostore za namestitev, vključno z ozkimi vodnjaki, kompaktno opremo in podzemnimi kabelskimi jarki. Dve strukturi zagotavljata prilagodljive možnosti namestitve in poenostavljata razporeditev kablov in vzdrževanje.
Kabli, izdelani s fino vpletenimi vodniki, temperaturno odpornimi izolacijskimi plastmi in ojačanimi oklepnimi strukturami, zagotavljajo odpornost na upogibanje, odpornost proti obrabi, odpornost na ekstruzijo in zaščito pred udarci. Kovinska oklepna plast pomaga preprečevati zunanje poškodbe, medtem ko izbirne lastnosti, kot so odpornost na olje, odpornost proti koroziji in odpornost na staranje, omogočajo prilagajanje zahtevnim okoljem, vključno z naftnimi polji in rudniki.
Natančno izdelani vodniki zagotavljajo dosledno električno prevodnost in zmanjšano izgubo moči. Izbirne zaščitne strukture pomagajo zmanjšati elektromagnetne motnje, podpirajo stabilno napajanje in prenos krmilnega signala za industrijsko opremo.
Vsi izdelki sledijo standardiziranim postopkom nadzora kakovosti v celotnem proizvodnem procesu. Inšpekcije se izvajajo od preverjanja surovin in spremljanja proizvodnje do testiranja končnega kabla, da se zagotovi dosledna učinkovitost izdelka.
Prevodniki, izolacijski materiali in materiali plašča so pred proizvodnjo pregledani. Za vzdrževanje dosledne kakovosti kabla se uporabljajo samo odobreni materiali.
Med proizvodnjo se spremljajo ključni parametri, vključno s premerom prevodnika, debelino izolacije in koncentričnostjo plašča. Po potrebi se izvedejo prilagoditve procesa, da se ohrani doslednost serije.
Rutinski preskusi vključujejo preskus upornosti prevodnika, preskus izolacijske upornosti, preskus vzdržljivosti napetosti, preskus iskrenja, pregled dimenzij in pregled videza.
Prilagojeni testi vključujejo preskus upogibne utrujenosti, preskus natezne trdnosti, preskus odpornosti proti obrabi, preskus staranja pri visokih temperaturah, test odpornosti na olje, preskus prožnosti pri nizkih temperaturah in test zaviranja gorenja.
Celotna poročila o preskusih so na voljo za sprejem projekta na zahtevo.
Naša tovarna, opremljena z avtomatiziranimi linijami za proizvodnjo oklepnih kablov, podpira množično proizvodnjo okroglih in ravnih oklepnih napajalnih kablov, vključno z razvojem vzorcev, naročili po meri in dolgoročno dobavo projektov. Standardizirani proizvodni procesi, avtomatizirano testiranje in izvozno standardno pakiranje pomagajo zagotoviti dosledno dostavo.
Industrijska avtomatizacija:Avtomatizirane proizvodne linije, industrijski roboti in aplikacije za napeljavo visokofrekvenčnega gibanja
Sistemi vlečnih verig:Aplikacije z neprekinjenim upogibanjem, ki zahtevajo zmogljivost kabla proti zvijanju in odpornosti na obrabo
Dvižna in dvižna oprema:Premični žerjavi, portalni žerjavi, dvižne ploščadi in mobilni napajalni sistemi
Naftna in plinska industrija:Naftna oprema na ustju in v vrtini, ki deluje pri visokih temperaturah, onesnaženosti z oljem in obrabi
Rudarstvo in težka industrija:Mobilni rudarski stroji in težka oprema, ki zahteva zaščito pred udarci in obrabo
Pristaniška in logistična oprema:Pristaniški stroji in avtomatizirana skladiščna oprema, izpostavljena zunanjim okoljem in tveganjem korozije
Zagotavljamo prilagojene rešitve za industrijske oklepne kable, ki temeljijo na zahtevah opreme, delovni temperaturi in pogojih obrabe. Z možnostmi okroglih in ploščatih oklepnih kablov strankam pomagamo izbrati ustrezne strukture, specifikacije in zaščitne materiale.
Podpiramo prilagajanje OEM/ODM, vključno s strukturo kabla, zahtevami glede zmogljivosti in proizvodnimi količinami. Standardizirani proizvodni procesi in prilagodljive proizvodne zmogljivosti podpirajo naročila majhnih serij, dobavo velikih količin in dolgoročne projekte.
Naša tehnična ekipa zagotavlja podporo pri izbiri izdelka in navodila za uporabo, da pomaga zmanjšati tveganja pri izbiri kabla in stroške vzdrževanja. Izvozne izkušnje in tehnične storitve podpirajo globalne stranke v celotnem procesu sodelovanja.
V1: Kakšne so prednosti kombiniranja okroglih in ploščatih oklepnih kablov?
A1: Obe strukturi pokrivata različne zahteve glede namestitve. Okrogli oklepni kabli zagotavljajo splošno zaščito in prilagodljivo namestitev, medtem ko so ploski oklepni kabli primerni za omejene prostore, kot je ozka oprema za vrtine. Kombinacija pomaga pri reševanju izzivov, povezanih z izpostavljenostjo toploti, obrabo, prostorom za namestitev in premikanjem kabla.
V2: Ali so kabli primerni za dolgotrajno ponavljajoče se upogibanje?
A2: Da. Kabli uporabljajo toplotno odporne plašče in ojačane oklepne strukture. Preizkušeni so na upogibno utrujenost, visokotemperaturno staranje in odpornost proti obrabi, da podpirajo neprekinjeno dinamično delovanje.
V3: Ali je mogoče kable prilagoditi posebnim delovnim pogojem?
A3: Da. Nudimo prilagoditev strukture kabla, specifikacij vodnikov in dolžine kabla. Dodatne možnosti vključujejo odpornost na visoke temperature, odpornost proti obrabi, odpornost na olje, zaviranje gorenja in zaščito za različna delovna okolja.
Vsi oklepni kabli so podvrženi pregledu, osredotočenemu na temperaturno odpornost, odpornost proti obrabi, odpornost proti staranju in zaščito pred udarci. Izdelki so dostavljeni po opravljenih zahtevanih testih.
Avtomatizirane proizvodne linije podpirajo neprekinjeno dobavo, naročila po meri in obsežne projekte. Ponujamo rešitve oklepnih kablov za industrijske aplikacije, ki zahtevajo dosledno delovanje in dolgo življenjsko dobo.
