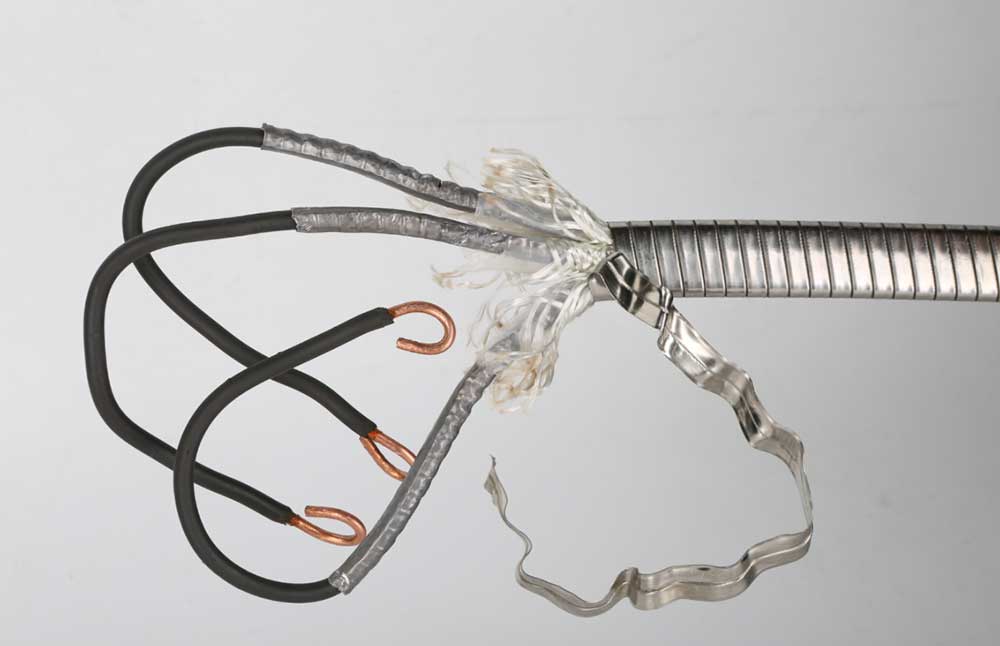

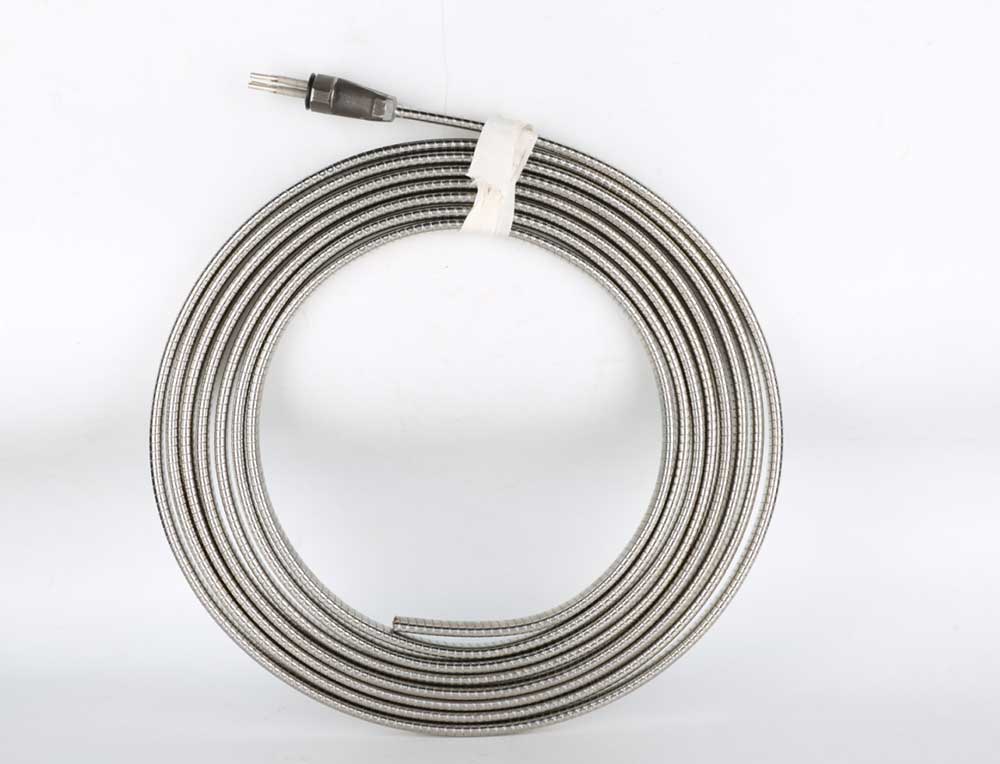

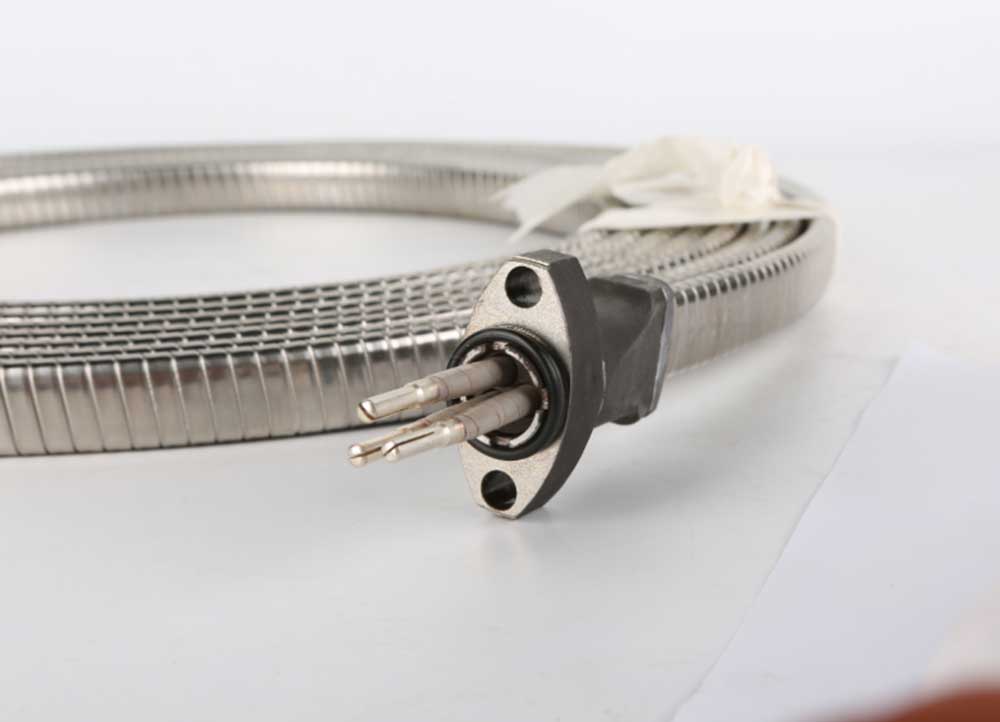

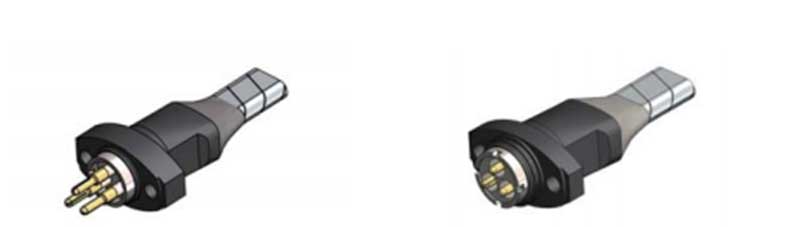

Vodilni kabel (Ploščati miniaturni kabel, MLE) je sestavljen iz dveh komponent: glave MLE in telesa kabla. Kot namenski poseben kabel za potopne električne črpalke se uporablja predvsem za napeljavo tokokroga potopnega motorja do položaja nad izhodom črpalke. Ta kabel je izdelan po meri za takšne črpalke, saj potopna električna črpalka deluje znotraj ohišja v delovnih pogojih omejenega prostora, visoke temperature okolja in velike tokovne obremenitve. Kar zadeva konstrukcijsko zasnovo, je glava MLE na voljo v dveh vrstah: navita (standardna) in vtična (primerna za hitro gradnjo).
Mednarodni standard: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Nacionalni standard: GB/T 16750
Industrijski standard: API RP 11S1, API RP 11S5, API RP 11S6
Standard podjetja: AT-ST-007
● Kompaktna struktura z majhnimi skupnimi dimenzijami
● Visok tok obremenitve
●Odpornost na visoke temperature
● Enostavna in zanesljiva namestitev
● Odpornost proti koroziji
| serija | Specifikacije napeljave motorja | (Trak v MLE) | (Priključek v MLE) | ||
| Serija AWGS | Premer（mm） | Prečni prerez (mm2) | |||
| 375 | 7 | 3.67 | 10.6 | √ | √ |
| 456 | 6 | 4.11 | 13.3 | √ | √ |
| 540 | 4 | 5.19 | 21.1 | √ | √ |
| 562 | 4 | 5.19 | 21.1 | √ | √ |
| 738 | 1 | 7.35 | 42.3 | √ | - |
| Serija AWGS | Prečni prerez (mm2) | Število jeder MLE | Nazivni premer ene žice MLE（mm） | Razred nazivne napetosti MLE (kV) | Delovna temperatura MLE（℃/℉） |
| AWG7 | 10 | 3 | 3.67 | 3、4、5、6 | 150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 4.12 | ||
| AWG5 | 16 | 3 | 4.62 | ||
| AWG4 | 21 | 3 | 5.19 | ||
| AWG2 | 33 | 3 | 6.54 | ||
| AWG1 | 42 | 3 | 7.35 |
| Ime komponente | Standardni materiali | Izbirni materiali |
| Vodja MLE | ||
| Pritrdilni elementi | S-Trim | M-Trim |
| Ohišje glave MLE | HT200 | SS |
| Gumijaste komponente | FPM | HSN 、AFLAS |
| MLE | ||

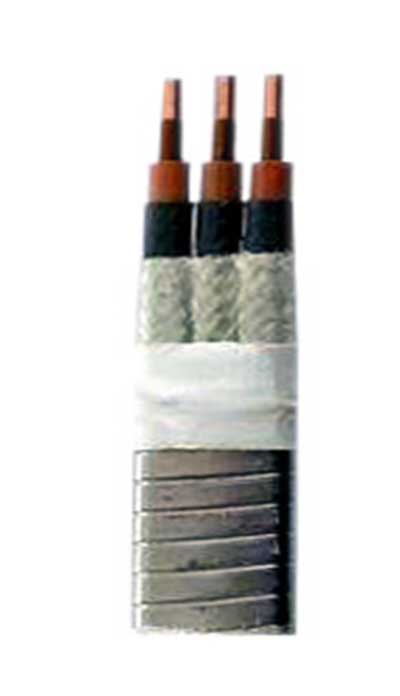

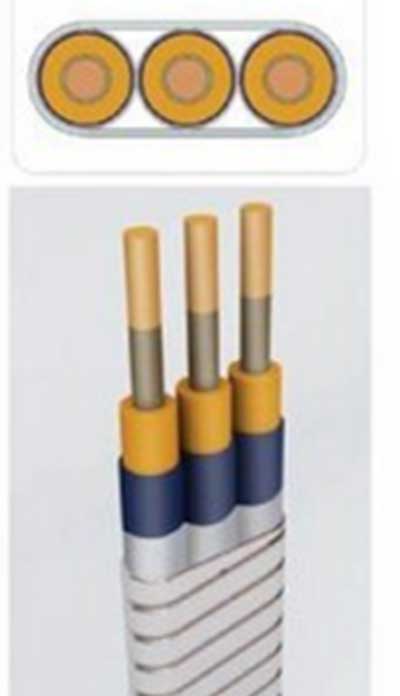

| Primarna izolacija | PI-FEP+FC | PI-FEP+EPDMPI-FEP+PFA |
| Jakna | FC | Pb |
| Pletenica | Pletena iz najlonskih vlaken | PTFE trak/pletenica iz najlonskih vlaken PTFE trak/pletenica iz aramidnih vlaken |
| Oklep | Trak iz nerjavečega jekla | Pocinkani jekleni trak、Monel trak |
A1: ploščati kabel MLE je profesionalni vodoodporen potopni kabel, posebej zasnovan za potopne črpalke. Uporablja se za podvodno napajanje črpalk za globoke vodnjake in kanalizacijskih črpalk, primernih za dolgotrajno delo pod vodo.
A2: ploščati kabel MLE ima tanko, prilagodljivo ploščato strukturo. Z lahkoto prehaja skozi ozke vodnjake, preprečuje zvijanje in poškodbe zaradi iztiskanja, prihrani prostor za namestitev in je bolj primeren za dviganje in spuščanje črpalke.
A3: Da. Ima visoko kakovosten gumijast vodoodporen plašč in brezšivno izolacijsko plast, ki dosega popolno vodoodpornost IP68. Ima odlične lastnosti proti staranju, proti koroziji in odpornosti proti vlagi za stabilno dolgotrajno uporabo pod vodo.
A4: Da. Podpiramo dolžine kablov po meri, specifikacije 2/3/4 žil in posebne ovoje, odporne na obrabo ali korozijo, da ustrezajo različni moči črpalke in projektnim zahtevam.
1. Profesionalna tovarniška moč:AOTE TIANJIN PUMP CO., LTD. je profesionalni proizvajalec črpalk in podpornih motorjev z dolgoletnimi izkušnjami v proizvodnji ter raziskavah in razvoju. Neodvisno razvijamo in proizvajamo visokokakovostne MLE motorje z zrelo proizvodno tehnologijo in stabilno kakovostjo izdelkov.
2. Profesionalni proizvajalec po meri:AOTE TIANJIN PUMP CO., LTD. je specializirano za proizvodnjo podpornih potopnih ploščatih kablov MLE. Z bogatimi izkušnjami v industriji nudimo namenske kabelske rešitve za vse vrste potopnih črpalk.
3. Zanesljivo zagotavljanje kakovosti:Vsi kabli MLE uporabljajo bakreno jedro visoke čistosti in vrhunske vodoodporne materiale. Vsak kabel pred dostavo opravi stroge preskuse potopitve v vodo, izolacije in staranja, kar zagotavlja stabilno in varno delovanje.
4. Visoka stroškovna učinkovitost:Naše ploščate kable MLE odlikuje močna natezna odpornost in dolga življenjska doba. Močno zmanjšajo poznejše stroške zamenjave in vzdrževanja, kar je idealno za dolgoročno inženirsko in komercialno uporabo.
5. Hitra dostava in popolna podpora:Imamo zadostno zalogo za standardne modele za hitro dostavo. Nudimo tudi strokovno vodenje pri namestitvi in hitro poprodajno tehnično podporo za vse stranke.
