Vodilni proizvajalec električnih potopnih črpalk za veleprodajno dobavo

TheElektrična potopna črpalkaje sistem za umetno dvigovanje v vrtini, zasnovan za neprekinjeno pridobivanje surove nafte v globokih vrtinah, na morskih ploščadih in zapletenih pogojih rezervoarjev. Vključuje visoko zmogljiv potopni motor, večstopenjsko centrifugalno črpalko, zaščitni sistem, odporen na plin in pesek, in zanesljivo tesnilno strukturo, ki zagotavlja stabilno zmogljivost dvigovanja olja.

Sistem ESP za olje, zasnovan za vrtine z visoko vodnostjo, zrela naftna polja, proizvodnjo na morju in zahtevna okolja rezervoarjev, pomaga upravljavcem izboljšati učinkovitost proizvodnje, zmanjšati pogostost remontov in znižati dolgoročne operativne stroške.

Z več premeri črpalke, konfiguracijami moči in možnostmi materialov, ki so na voljo, jo je mogoče prilagoditi glede na globino vrtine, značilnosti tekočine, temperaturo in proizvodne zahteve.

Electrical Submersible Pump

Uvod v sisteme potopnih električnih črpalk

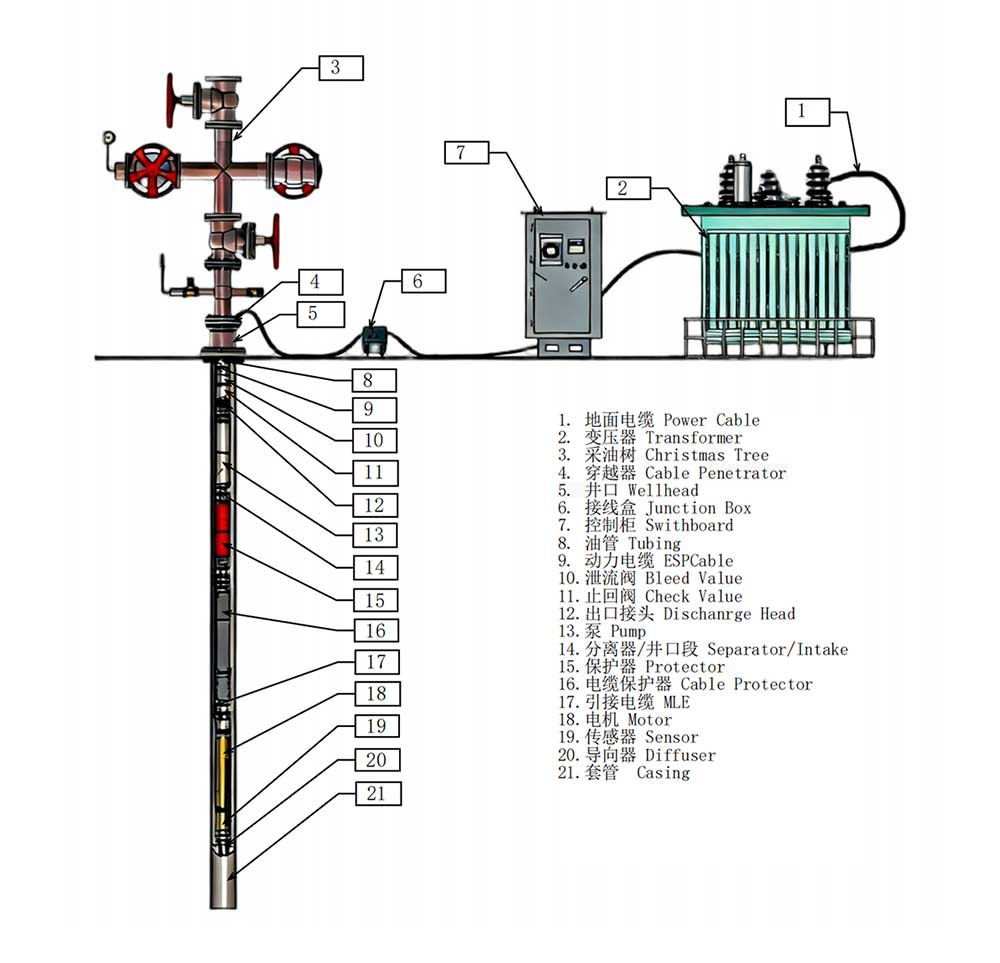

Diagram sistema ESP

Electrical Submersible Pump

Tabela standardne konfiguracije sistema

Standardna tabela konfiguracije sistema električne črpalke

št.	Ime opreme	Nujnost	Metoda nabave	Opis opreme
objekti na kopnem
1	Razvodna škatla	Neobvezno	Dobavlja stranka	1. Za podzemne kabelske povezave v zemeljskih vodnjakih 2. Preprečevanje visokotlačnega plina v podzemnih rudnikih
2	Povečevalni transformator s spremenljivo frekvenco	Obvezno	Dobavlja stranka	Uporablja se za dvig napajalne napetosti na napetost tal, ki jo zahteva električna črpalka
3	Nizkonapetostna krmilna omarica s spremenljivo frekvenco (vključno s sinusnim filtrom)	Obvezno	Dobavlja stranka	Za krmiljenje, zaščito in prilagajanje stanja delovanja električne črpalke
4	Filter	Neobvezno	Dobavlja stranka	Za zaščito električnih črpalk in kritične opreme v električnih omrežjih
5	Površinski kabel	Neobvezno	Dobavlja stranka	1. Uporablja se za povezavo zemeljske opreme 2. nadzor stroškov črpalke
konektor niza cevi v vrtini
1	oprema glave vodnjaka	Obvezno	Dobavlja stranka	1. Za obešanje nizov cevi in povezovanje površinskih cevovodov 2. Za podzemni prehod kablov
2	cev za olje	Obvezno	Dobavlja stranka	Uporablja se za priključitev električnih črpalk in oblikovanje dvižnega kanala za tekočino iz vrtine
3	izpustni ventil	Neobvezno	Dobavlja stranka	Izpust tekočine iz cevovoda za črpanje
4	Enotočni ventil	Obvezno	Dobavlja stranka	Funkcija zaustavitve črpalke preprečuje povratni tok tekočine iz vrtine v cevnem nizu, kar bi lahko povzročilo vodni udar in poškodovalo električno črpalko.
5	izhodni priključek	Obvezno	Dobavlja stranka	Uporablja se za priključitev električne črpalke na cev za olje
6	črpalka	Obvezno	samorazlastitev	Uporablja se za ustvarjanje zahtevanega dvižnega tlaka in pretoka
7	plinski procesor	Neobvezno	samorazlastitev	1.Za zmanjšanje vpliva plina na električne črpalke, kot sta plinska ključavnica in kavitacija 2. zadosten pretok dviga
8	Separator plina ali vstopni del	Obvezno	samorazlastitev	1.Za zmanjšanje vpliva plina na električne črpalke, kot sta plinska ključavnica in kavitacija 2. zadosten pretok dviga 3. tvori kanal za vstop tekočine iz vrtine v črpalko

Standardna tabela konfiguracije sistema električne črpalke (nadaljevanje)

število	ime naprave	nujnost	način pridobivanja	Opis naprave
konektor niza cevi v vrtini
9	zaščitnik	Obvezno	samorazlastitev	1. Uporablja se za prenos navora motorja na črpalko 2. Ravnovesje tlaka za potopni motor v vrtini 3. Aksialna sila nosilne črpalke 4.Dopolnitev motornega olja za potopljeni motor 5. Aksialno tesnilo za potopljeni motor
10	potopni motor	Obvezno	samorazlastitev	Uporablja se za pretvorbo električne energije v mehansko in zagotavlja moč za delovanje črpalke
11	senzor v vrtini	Neobvezno	Dobavlja stranka	Za spremljanje vstopnega tlaka, temperature, vibracij, izolacije itd. za tekočino iz vrtin in električne črpalke.
12	direktorica	Obvezno	samorazlastitev	Vodenje in stabilizacija črpalke v vrtini
Kabelska oprema in pribor za vrtine
1	kabelski prehod	Neobvezno	Dobavlja stranka	1.Uporablja se za tesnjenje kabla skozi napravo na glavi vrtine 2. Dimenzionalna struktura, združljiva z napravo na glavi vrtine 3. Zmožen prenesti visoko ozemljitveno napetost motorja
2	Napajalni kabel (ploščati kabel)	Obvezno	Dobavlja stranka	1. Prenos moči za stopnjo cevi v vrtini 2. Kabli morajo biti združljivi s temperaturo in pogoji vodnjaka
3	Napenjalni kabli in priključki za napenjalne kable (majhni ploščati kabli)	Obvezno	samorazlastitev	1. Prenos moči za stopnjo električne črpalke v vrtini 2. Kabli morajo biti združljivi s temperaturo in pogoji vodnjaka 3. Mora biti zaprt na motor.
4	Kabelski plašč in kabelska objemka ali zaščita kabla enote	Obvezno	samorazlastitev	Kabelska pritrditev in zaščita za električno črpalko
5	YouTube: Zaščita kabla s navzkrižno spojko	Obvezno	Dobavlja stranka	Uporaba pritrditve in zaščite kablov v fazi oljnih cevi

Standardna tabela konfiguracije sistema električne črpalke (nadaljevanje)

število	ime naprave	nujnost	način pridobivanja	Opis naprave
Drugi dodatki za podzemno uporabo
1	Paket dodatkov za električno črpalko v vrtini (vključno z motorjem, zaščito, delom ali separatorjem glave vrtine, črpalko, plinskim procesorjem)	Obvezno	samorazlastitev	Za dele za enkratno uporabo v podzemnih aplikacijah, kot so O-tesnila, vijaki in motorno olje.
2	Paket dodatkov za kabelsko povezavo	Neobvezno	samorazlastitev	Uporablja se za povezovanje uvodnih kablov z napajalnimi kabli, kot so izolacijski trakovi in oklepni kabli.
3	dodatki za ostalo opremo, ki gre po jašku	Obvezno		Nekateri ponudniki naprav ponujajo
orodja za vrtine
1	stroj za pobiranje in polaganje kablov	Neobvezno		Na voljo za nakup, najem ali druge načine namestitve kabla
2	jermenica za kabel	Obvezno	Dobavlja stranka	za postavitev kabla
3	oprema za polnjenje olja	Obvezno	samorazlastitev	Za vbrizg olja z električno črpalko
4	dvigalo z električno črpalko	Obvezno	samorazlastitev	Za dvigovanje v vrtino
5	vreteno	Obvezno	samorazlastitev	kolutna gred v vrtini
6	dvižna dvigalka		samorazlastitev	Za uporabo v elektromotorjih mora
7	druga vrtarska orodja	Obvezno		Nekateri dobavitelji naprav ponujajo

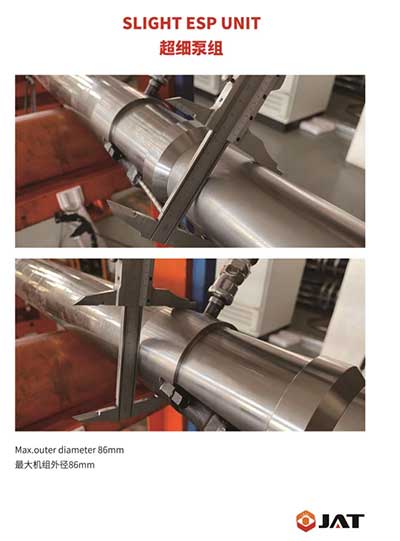

Tipična shema ujemanja za ohišje in enoto v vrtini

Uporaba 4,5-palčnega ohišja z najmanjšim notranjim premerom 99,6 mm za konfiguracijo enote

Vrsta	serija	Največji premer（mm）
Črpalka	338	86
Zaščitnik	338	86
Motor	375	95.25

Uporaba 5,5-palčnega ohišja z najmanjšim notranjim premerom 118,6 mm za konfiguracijo enote

Vrsta	serija	Največji premer（mm）
Črpalka	400	101.6
Zaščitnik	400	10.1.6
Motor	456	115.82

Uporaba 7-palčnega ohišja z minimalnim notranjim premerom 150,4 mm za konfiguracijo enote

Vrsta	serija	Največji premer（mm）
Črpalka	513/538/562	130,3/136,7/143
Zaščitnik	513	130.3
Motor	540/562	138/143

Uporaba 8-5/8-palčnega ohišja z minimalnim notranjim premerom 196,2 mm za konfiguracijo enote

Vrsta	serija	Največji premer（mm）
Črpalka	675	171.45
Zaščitnik	675	171.45
Motor	738	187.45

Uporaba 10-3/4-palčnega ohišja z minimalnim notranjim premerom 247,9 mm za konfiguracijo enote

Vrsta	serija	Največji premer（mm）
Črpalka	862	219
Zaščitnik	675	171.45
Motor	738	187.45

Aplikacije

• Razvoj naftnih polj na kopnem:TheElektrična potopna črpalka je popolnoma uporabna za običajne naftne vrtine, nizkotlačne naftne rezervoarje in razvojne vrtine z vodo, ki zagotavljajo stabilno dnevno dvigovanje surove nafte in zadovoljujejo dolgoročne neprekinjene proizvodne potrebe kopenskih naftnih polj.

• Pridobivanje nafte in plina na morju:Prilagodljiv ozkim vrtinam na morju in težkim morskim delovnim pogojem, odlikuje ga kompaktna struktura in nizka stopnja napak za zmanjšanje stroškov vzdrževanja in delovanja na morju.

• Posebno delovanje rezervoarja:Uporablja se za vodnjake z visoko vsebnostjo vode, rahlo korozivne in abrazivne naftne vrtine ter geotermalne naftne vrtine, ki podpirajo varno in učinkovito dvigovanje tekočin v kompleksnih delovnih pogojih.

• Stimulacija in obnova naftnih vrtin:Idealen za nizkodonosne in izčrpane naftne vrtine, saj učinkovito izboljšuje učinkovitost dobave tekočine in oživlja proizvodno zmogljivost starajočih se naftnih polj.

Electrical Submersible Pump

Značilnosti izdelka

•Strukturna zasnova:Električna potopna črpalka ima urejen, kompakten videz z več izbirnimi zunanjimi premeri, ki se lahko popolnoma ujemajo z različnimi velikostmi vrtin in prilagajajo različnim vrstam naftnih vrtin.

•Visoka učinkovitost dviganja:Optimizirana večstopenjska hidravlična struktura zagotavlja stabilen dvig tlaka in velik pretok, kar omogoča visoko učinkovito neprekinjeno dvigovanje surove nafte.

•Odlična okoljska prilagodljivost:Opremljen z vrhunskimi tesnilnimi in zaščitnimi strukturami, odpornimi proti koroziji in obrabi zaradi mešanih medijev nafte, plina in vode v vrtini.

•Nizki stroški delovanja:Odlikuje ga nizka poraba energije, stabilno delovanje in nizka stopnja napak, kar močno zmanjša izgube pri ročnem vzdrževanju in zaustavitvi na terenu.

•Dolga življenjska doba:Tovarniško umerjen sestav in zasnova ležajev z visoko obremenitvijo izboljšata splošno strukturno stabilnost in podaljšata cikel delovanja opreme.

Electrical Submersible Pump

Vroča prodaja serije izdelkov

Serija 400:Kompakten standardni model, zasnovan za običajne naftne vrtine majhnega premera. Primeren je za splošne namene proizvodnje naftnih polj, ki zahtevajo zmerno zmogljivost pretoka in ekonomično delovanje.

Serija 538/540:Zasnovan za sisteme navitih cevi in primeren za naftne vrtine srednjega in velikega premera. Podpira aplikacije, ki zahtevajo večje pretoke in dvižno zmogljivost.

Lastnosti izdelka in konkurenčne prednosti

Struktura proti okvari:Visoko obremenjeni potisni ležaji in zatesnjene zaščitne strukture pomagajo vzdržati udarne obremenitve v vrtini in zmanjšajo poškodbe opreme med delovanjem.

Energijsko učinkovito delovanje:Optimizirana hidravlična zasnova zmanjšuje upor pretoka tekočine in hidravlične izgube, kar pomaga zmanjšati porabo energije med neprekinjenim delovanjem.

Prilagodljive možnosti konfiguracije:Za aplikacije, ki vključujejo korozijo, abrazijo in visoke temperature, je na voljo več specifikacij črpalk in materialov.

Nižje zahteve za vzdrževanje:Dolgi servisni intervali, zmanjšana pogostost vzdrževanja in dosledna delovna zmogljivost pomagajo zmanjšati skupne obratovalne stroške.

Kako izbrati pravo električno potopno črpalko?

Izbira ESP mora temeljiti na dejanskih pogojih v vrtini in operativnih zahtevah.

1. Zahtevana stopnja proizvodnje

Vrtine z večjo produktivnostjo zahtevajo:Večji premer črpalke, večja zmogljivost pretoka, optimizirane hidravlične stopnje

2. Globina vodnjaka

Globoki vodnjaki zahtevajo: Večja zmogljivost višine, več stopenj črpalke, ojačana mehanska struktura

3. Značilnosti tekočine

Ključni dejavniki vključujejo:Odstotek vode, vsebnost plina, koncentracija peska, stopnja korozije, viskoznost surove nafte

4. Delovna temperatura

Visokotemperaturne vrtine zahtevajo:Visokotemperaturna izolacija motorja, Toplotno odporni materiali, Izboljšana zasnova hlajenja

Kontrola kakovosti

Inšpekcija surovin

Materiali jedra, vključno z gredmi iz zlitine in protikorozijskimi komponentami, so pred proizvodnjo pregledani, da se preveri skladnost z zahtevami za uporabo v vrtini.

Natančna izdelava

Za izboljšanje natančnosti obdelave rotorja, difuzorja in strukturnih komponent se uporabljata računalniška analiza dinamike tekočin in CNC obdelava.

Tovarniško testiranje delovanja

Vsaka črpalna enota je pred dostavo podvržena testiranju pretoka, tlačnemu testiranju, delovanju in pregledu tesnjenja.

Standardizirana montaža

Uvedeni so poenoteni postopki sestavljanja in postopki tovarniške kalibracije, da se ohrani dosledna zmogljivost izdelka in zmanjšajo odstopanja pri sestavljanju.

Kakovostna dokumentacija

Za sledljivost izdelkov in preverjanje projekta se hranijo evidence o proizvodnji in testiranju.

Electrical Submersible Pump

View as

Električna potopna črpalka za olje

Električna potopna črpalka za nafto je specializirana dvižna naprava za črpanje nafte. S kompaktno modularno strukturo in optimizirano hidravlično zasnovo se prilagaja različnim velikostim vrtin in kompleksnim pogojem v vrtini. Zagotavlja stabilno dvigovanje surove nafte, zmanjšuje stopnje napak, porabo energije in stroške vzdrževanja, hkrati pa izboljšuje učinkovitost proizvodnje naftnih polj. Zagotavlja zanesljive, stroškovno učinkovite in dolgoročne rešitve dviganja za različne scenarije razvoja naftnih polj.

Poglej več >> Pošlji povpraševanje >>

Električna potopna črpalka za naftno vrtino

Električna potopna črpalka za naftno vrtino, okrajšava za ESP, je osnovna proizvodna oprema v vrtini, posebej zasnovana za pridobivanje nafte na kopnem in na morju. Sestavljen je s stopnjami motorja, zaščite, separatorja in večstopenjske črpalke, ki lahko enakomerno dvigujejo surovo nafto globoko pod zemljo na površje. Prilega se navpičnim globokim vrtinam, nagnjenim vrtinam in vrtinam težke nafte, odlikuje pa ga visoka zmogljivost pretoka, nizka poraba energije in dolga podzemna življenjska doba.

Poglej več >> Pošlji povpraševanje >>

Električna potopna črpalka Umetno dvigalo

Električna potopna črpalka Artificial Lift je rešitev za umetno dvigovanje globokih vodnjakov, vodnjakov z visokim donosom in kompleksnih rezervoarjev. Dosega stabilno in učinkovito povečanje proizvodnje surove nafte z usklajenim delovanjem vrtinjskih motorjev, večstopenjskih centrifugalnih črpalk in zaščitnih sistemov.

Poglej več >> Pošlji povpraševanje >>

Visokotemperaturna električna potopna črpalka

Visokotemperaturna električna potopna črpalka (ESP) je zasnovana za visokotemperaturne vodne vrtine, geotermalne vrtine in zahtevne aplikacije dvigovanja v vrtini. Z izolacijo motorja, odporno na visoke temperature, kompaktno strukturo z ozkimi luknjami in stabilno hidravlično zmogljivostjo, podpira neprekinjeno delovanje v podzemnih okoljih do 200 °C. Na voljo za 4,5-palčne do 10-3/4-palčne sisteme ohišij zagotavlja zanesljive rešitve za visoko dviganje za razvoj geotermalne energije, pridobivanje industrijske tople vode in zahtevne pogoje vrtin.

Poglej več >> Pošlji povpraševanje >>

Električna potopna črpalka majhnega premera

Električna potopna črpalka z majhnim premerom je kompaktna rešitev za umetno dviganje, zasnovana za vrtine s tanko ohišjem, stranske vrtine in aplikacije za pridobivanje nafte z ozkimi vrtinami, kjer ni mogoče namestiti običajnih sistemov ESP. Z optimizirano hidravlično zasnovo, materiali, odpornimi proti koroziji, in kompaktnimi komponentami v vrtini zagotavlja zanesljivo zmogljivost dvigovanja surove nafte, hkrati pa zmanjšuje omejitve namestitve in izzive pri remontu v omejenih okoljih vrtine.

Poglej več >> Pošlji povpraševanje >>

Visokotlačna električna potopna črpalka

Visokotlačna električna potopna črpalka je profesionalna črpalka za vrtine, ki je bila najprej zasnovana za težke delovne pogoje na naftnih poljih s stabilno strukturo in zanesljivo kakovostjo. Široko se uporablja v visokotemperaturnih vodnih vrtinah in geotermalnih vrtinah in lahko dolgo časa stabilno deluje pri temperaturi do 200 °C. Z majhnim in kompaktnim ohišjem za ozke vrtine lahko črpalka zaporedno poveže več sekcij črpalke in je opremljena z visoko obremenjenimi potisnimi ležaji za visoko tlačno odpornost. Lahko doseže super visoko višino dviga nad 3000 metrov, kar učinkovito izboljša delovno učinkovitost in zmanjša obratovalne stroške za globoko visokotemperaturne vodne in geotermalne projekte.

Poglej več >> Pošlji povpraševanje >>

Kot zanesljiv Električna potopna črpalka proizvajalec in dobavitelj na Kitajskem imamo lastno tovarno. Če želite kupiti visokokakovostne črpalke, nas kontaktirajte za profesionalne rešitve.
