Električna potopna črpalka za olje

Električna potopna črpalka za nafto je sistem z umetnim dvigom v vrtini, zasnovan za neprekinjeno črpanje surove nafte proizvodnja v globokih vrtinah, na morskih ploščadih in zapletenih pogojih rezervoarjev. Vključuje visoko zmogljivost potopni motor, večstopenjska centrifugalna črpalka, zaščitni sistem odporen na plin in pesek ter zanesljivo tesnjenje struktura za zagotavljanje stabilne učinkovitosti dvigovanja olja.

Zasnovan za vrtine z visoko vodnostjo, zrela naftna polja, proizvodnjo na morju in zahtevna okolja rezervoarjev, olje ESP pomaga upravljavcem izboljšati učinkovitost proizvodnje, zmanjšati pogostost remontov in znižati dolgoročno operativni stroški.

Z več premeri črpalke, konfiguracijami moči in možnostmi materialov, ki so na voljo, jo je mogoče prilagoditi glede na globina vrtine, značilnosti tekočine, temperatura in proizvodne zahteve.

Načelo delovanja

Električna potopna črpalka za olje deluje tako, da pretvori električno energijo v hidravlično dvižno moč znotraj olje dobro.

Sistem je v glavnem sestavljen iz:
• Potopni motor
• Zaščitni del
• Sesalni sistem
• Večstopenjska centrifugalna črpalka
• Komponente za ravnanje s plinom
• Sistem napajalnih kablov

Med delovanjem motor poganja več rotorjev z visoko hitrostjo. Vsaka stopnja rotorja poveča tlak tekočine preko centrifugalne sile. Po prehodu skozi stotine stopenj črpalke mešanica surove nafte pridobi dovolj tlak za premagovanje tlaka v rezervoarju, globine vrtine in upora cevovoda, preden doseže površino.

Popolnoma potopljena struktura omogoča neprekinjeno delovanje v podzemnih pogojih visokega tlaka in hkrati ščiti notranje komponente iz nafte, plina, vode in jedkih snovi.

Glavne komponente in struktura

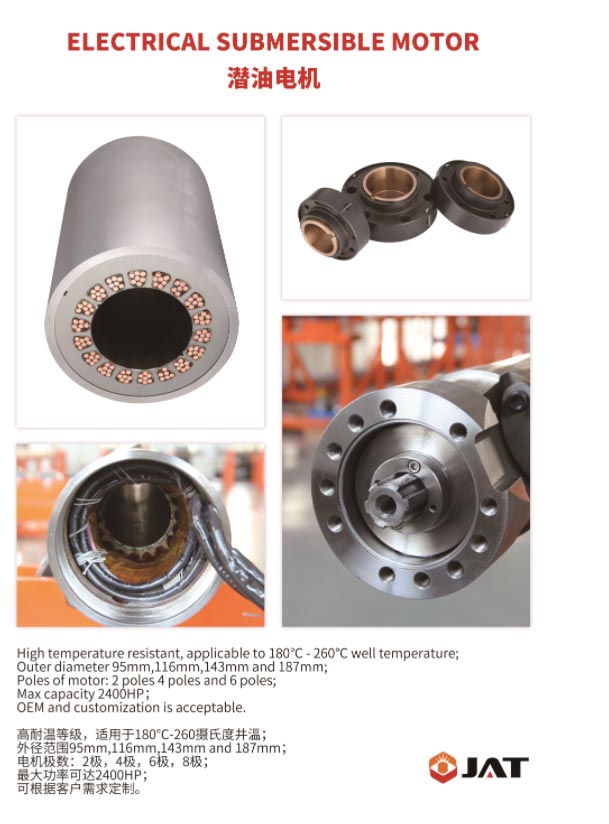

1. Potopni motor

Visoko učinkovit motor zagotavlja stabilno pogonsko moč za dolgotrajno delovanje v vrtini.

Lastnosti:
Visoka izolacijska zmogljivost
Zmogljivost neprekinjenega delovanja
Stabilen nadzor temperature
Prilagodljiva konfiguracija napetosti

2. Večstopenjska centrifugalna črpalka

Del črpalke je zasnovan z več stopnjami rotorja in difuzorja.

Prednosti:
Visoka dvižna zmogljivost
Stabilen pretok
Optimizirana hidravlična učinkovitost
Zmanjšana izguba energije

3. Zaščitni sistem

Zaščita izolira motor od tekočin iz vrtine.

Funkcije:
Preprečuje prodiranje olja in vode
Uravnava notranji in zunanji pritisk
Podaljša življenjsko dobo motorja

4. Kabelski sistem v vrtini

Posebni kabli, odporni na olje, zagotavljajo zanesljiv prenos moči pri visoki temperaturi in visokem tlaku okoljih.

Tehnične specifikacije

Tehnične parametre je mogoče prilagoditi glede na specifične razmere na naftnem polju.

Aplikacije

• Razvoj naftnih polj na kopnem: električna potopna črpalka za olje je popolnoma uporabna za običajno olje vrtine, nizkotlačni naftni rezervoarji in razvojne vrtine za poplavljanje, ki zagotavljajo stabilno dnevno dvigovanje surove nafte in zadovoljevanje dolgoročnih neprekinjenih proizvodnih potreb kopenskih naftnih polj.

• Pridobivanje nafte in plina na morju: Prilagodljivo ozkim vrtinam na morju in težkim delovnim pogojem na morju, ima kompaktno strukturo in nizko stopnjo napak za zmanjšanje stroškov vzdrževanja in delovanja na morju.

• Posebni rezervoarji: Uporablja se za visoko vodne, rahlo korozivne in abrazivne naftne vrtine, kot tudi geotermalne naftne vrtine, ki podpirajo varno in učinkovito dvigovanje tekočin v kompleksnih delovnih pogojih.

• Stimulacija in obnova naftnih vrtin: Idealno za nizkoproizvodne in izčrpane naftne vrtine, učinkovito izboljšanje tekočine učinkovitost dobave in oživitev proizvodne zmogljivosti starajočih se naftnih polj.

Značilnosti izdelka

• Strukturna zasnova: električna potopna črpalka za olje ima čeden, kompakten videz z več izbirni zunanji premeri, ki se lahko popolnoma ujemajo z različnimi velikostmi vrtin in se prilagajajo različnim vrstam nafte vodnjaki.

• Visoka učinkovitost dviganja: Optimizirana večstopenjska hidravlična struktura zagotavlja stabilno povečanje tlaka in velik pretok stopnja, ki omogoča visoko učinkovito neprekinjeno dvigovanje surove nafte.

• Odlična okoljska prilagodljivost: opremljen z vrhunskimi tesnilnimi in zaščitnimi strukturami, odpornimi proti koroziji in obrabo zaradi mešanih medijev nafte, plina in vode v vrtini.

• Nizki stroški delovanja: nizka poraba energije, stabilno delovanje in nizka stopnja napak, kar močno zmanjša izgube pri ročnem vzdrževanju in zaustavitvi na terenu.

• Dolga življenjska doba: Tovarniško umerjen sklop in konstrukcija ležaja z visoko obremenitvijo izboljšata splošno strukturno stabilnost in podaljšajte cikel delovanja opreme.

Vroča prodaja serije izdelkov

• Serija 400: klasični univerzalni model s kompaktno velikostjo, primeren za običajne naftne vrtine majhnega premera, s stabilno zmogljivostjo in stroškovno učinkovitostjo za splošno proizvodnjo naftnih polj.

• Serija 538/540: ustreza sistemom navitih cevi, ki se uporabljajo za naftne vrtine srednjega in velikega premera, podpiranje delovnih scenarijev z visokim pretokom in visokim dvigom.

Lastnosti izdelka in konkurenčne prednosti

• Vrhunska zmogljivost proti okvaram: visoko obremenjeni potisni ležaj in popolnoma zatesnjena zaščitna struktura učinkovito odporen na udarce v vrtini, kar zmanjša stopnjo odpovedi opreme in pogostost remonta.

• Energijsko varčno in učinkovito delovanje: Optimizirano modeliranje dinamike tekočin zmanjša hidravlične izgube, znižanje dolgoročno porabo energije in skupne obratovalne stroške za naftna polja.

• Močna prilagoditev: na voljo je več specifikacij in konfiguracij materialov za obvladovanje jedkih, abrazivni in visokotemperaturni posebni delovni pogoji.

• Nizki skupni stroški lastništva: dolga življenjska doba, minimalno vzdrževanje in visoka stabilnost delovanja trajne gospodarske koristi za podjetja na naftnih poljih.

Kako izbrati pravo električno potopno črpalko?

Izbira pravega modela ESP zahteva oceno več pogojev oljne vrtine.

1. Zahtevana stopnja proizvodnje

Vrtine z večjo produktivnostjo zahtevajo:
Večji premer črpalke
Večja pretočna zmogljivost
Optimizirane hidravlične stopnje

2. Globina vodnjaka

Globoki vodnjaki zahtevajo:
Večja zmogljivost glave
Več stopenj črpalke
Močnejša mehanska struktura

3. Značilnosti tekočine

Pomembni dejavniki vključujejo:
Odstotek zmanjšanja vode
Vsebnost plina
Koncentracija peska
Stopnja korozije
Viskoznost surove nafte

4. Delovna temperatura

Visokotemperaturne vrtine zahtevajo:
Visokotemperaturna izolacija motorja
Toplotno odporni materiali
Izboljšan dizajn hlajenja

Kontrola kakovosti

• Inšpekcija surovin: vsi osnovni materiali, vključno z legirano gredjo in protikorozijskimi dodatki, so pod strogim nadzorom testiranje komponent za zagotovitev skladnosti s standardi naftnih polj v vrtini.

• Natančna proizvodnja: Sprejema računalniško optimizacijo dinamike tekočin in CNC natančno obdelavo za zagotavlja natančno ujemanje rotorjev, difuzorjev in strukturnih delov.

• Tovarniško testiranje delovanja: vsaka enota prestane preskus tlaka polnega pretoka, preskus dolgoročnega delovanja in tesnjenje preizkus zmogljivosti pred dostavo za preverjanje stabilnosti in zanesljivosti.

• Standardizirana montaža: Izvaja poenoteno tovarniško kalibracijo in postopek sestavljanja stiskanja, da se izognete ročnemu sestavljanju napake pri montaži in zagotavljanje dosledne kakovosti izdelkov.

• Popoln certifikat kakovosti: skladnost z mednarodnimi specifikacijami naftne industrije s sledljivostjo evidence proizvodnje in testiranja za vse izdelke.

Razlike od navadnih potopnih črpalk

• Usmerjenost uporabe: električna potopna črpalka za olje je profesionalno zasnovana za črpanje nafte v vrtini dvigovanje, prilagajanje na mešane medije olje-plin-voda; navadne potopne črpalke so namenjene predvsem čisti vodi in običajna dostava industrijske vode, neprimerna za oljne korozivne medije.

• Strukturna trdnost: olje ESP ima visokotlačno in protikorozijsko strukturno zasnovo, ki vzdrži ekstremne tlak in temperatura v vrtini; navadne potopne črpalke imajo nizko strukturno trdnost in slab medij prilagodljivost.

• Stabilnost delovanja: Oil ESP podpira 24/7 dolgoročno neprekinjeno delovanje v vrtini; navadna potopna črpalke niso zasnovane za neprekinjeno dolgotrajno delovanje z visoko obremenitvijo in so nagnjene k okvaram.

• Parametri delovanja: Oil ESP dosega ultra visok dvig in velik pretok za globok dvig oljnega rezervoarja; navaden potopne črpalke imajo omejen dvig in pretok, zaradi česar ne izpolnjujejo zahtev po proizvodnji globokih vrtin.

• Zaščitna zmogljivost: opremljen s profesionalnim tesnjenjem v vrtini in zaščito proti obrabi; navaden potopne črpalke imajo preprosto tesnilno strukturo in se ne morejo upreti koroziji in abraziji v vrtini.

Pogosto zastavljena vprašanja

1. Za kaj se električna potopna črpalka uporablja pri pridobivanju nafte?

ESP je sistem umetnega dviga, ki se uporablja za povečanje proizvodnje surove nafte z dvigovanjem nafte iz globokih vrtin, kjer naravni rezervoarski tlak je nezadosten.

2. Kakšna je razlika med ESP in običajno potopno črpalko?

Oljni ESP sistemi so zasnovani za visokotlačne naftne vrtine in mešanice olja in vode, medtem ko so navadne potopne črpalke so namenjeni predvsem za črpanje vode.

3. Kako izberem pravi model ESP?

Izbira je odvisna od globine vrtine, stopnje proizvodnje, lastnosti tekočine, temperature, premera ohišja in delovanja pogojev.

4. Ali lahko črpalke ESP delujejo v naftnih vrtinah z visoko vodo?

ja Sistemi ESP se običajno uporabljajo na zrelih naftnih poljih s proizvodnimi pogoji z visoko vodnostjo.

5. Kako dolgo lahko oljni ESP deluje pod zemljo?

Življenjska doba je odvisna od delovnih pogojev, izbire materiala, kakovosti vgradnje in vzdrževanja.

6. Ali je sistem ESP mogoče prilagoditi?

ja Premer črpalke, moč motorja, materiale in hidravlične stopnje je mogoče prilagoditi glede na določeno vrtino zahteve.

7. Katere preiskave opravimo pred porodom?

Tipični preskusi vključujejo testiranje hidravlične zmogljivosti, testiranje izolacije, testiranje tesnjenja in preverjanje montaže.

8. Ali je ESP primeren za pridobivanje nafte na morju?

ja Zaradi kompaktne strukture in dolgih delovnih ciklov so sistemi ESP primerni za uporabo v proizvodnji nafte na morju.
