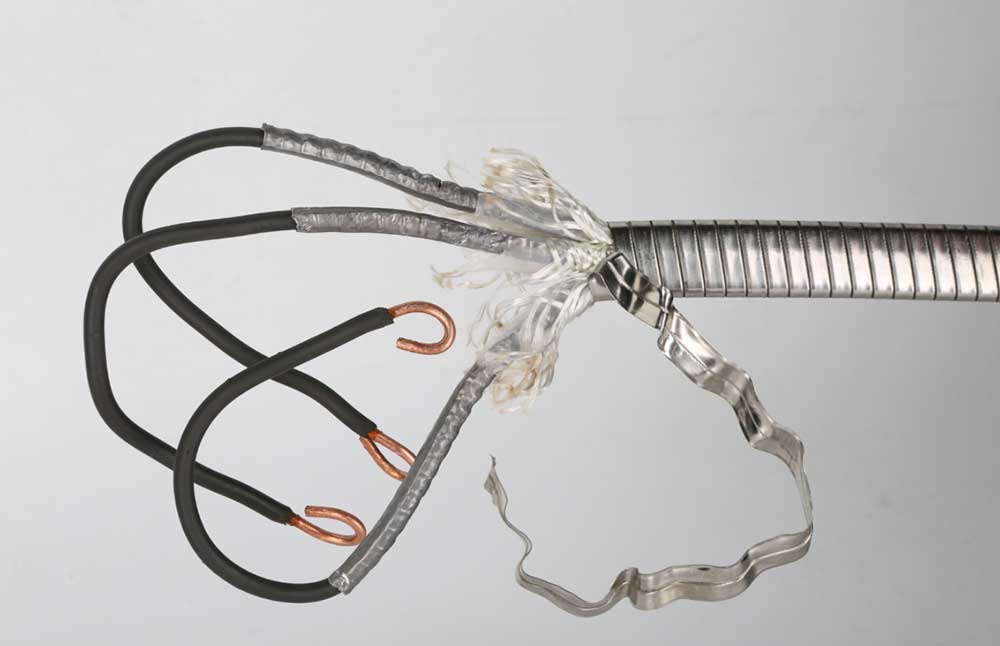

toNapajalni kabelje namenski ustrezni kabel za ESP, z enim koncem priključenim na vodilni kabel in drugim koncem na površinsko razdelilno omarico, ki zagotavlja zanesljivo podporo za prenos moči za opremo. Glede na obliko prečnega prereza prevodnika je kabel na voljo v dveh strukturnih tipih: krožni in ploščati. Njegova struktura od znotraj navzven je v naslednjem vrstnem redu: poln (ali vijačen) okrogel bakren prevodnik, izolacijska plast, ovojna plast, pletena plast (zunanja ovojna plast, polnilna plast) in zaščitna plast iz jeklenega traku.
Mednarodni standard: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Nacionalni standard: GB/T 16750
Industrijski standard: API RP 11S1, API RP 11S5, API RP 11S6
Standard podjetja: AT-ST-008
● Visok tok obremenitve
●Odpornost na visoke temperature
● Enostavna in zanesljiva namestitev
● Odpornost proti koroziji
| Serija AWG | Prečni prerez (mm2) | Število jeder | Število pramenov / Nazivni premer posameznega pramena (mm) | Nazivni napetostni razred (kV) | Delovna temperatura（℃/℉） |
| AWG7 | 10 | 3 | 1/3,67 | 3、4、5、6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4,62 | ||
| AWG4 | 21 | 3 | 1/5,19 | ||
| AWG2 | 33 | 3 | 1/6,54, 7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35, 7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25, 7/3,16 |
Okrogel kabel
| Koda | Razlaga | Okrajšave | Koda | Razlaga | Okrajšave |
| Material izolacijske plasti | Material oklepne plasti | ||||
| P | Polipropilen (vključno z modificiranim polipropilenom) | PP (MPP) | - | Pocinkani jekleni trak | GST |
| E | Etilen propilen kavčuk | EPDM | M | Monel trak | MA |
| YJ | Zamreženi polietilen | XLPE | X | Trak iz nerjavečega jekla | SS316 |
| YE | Poliimid-F46 kompozitni film + kombinirana izolacija iz etilen propilenske gume | PI-FEP/EPDM | |||
| YF | Poliimid-F46 kompozitni film + kombinirana izolacija iz perfluoroetilen propilenskega kavčuka | PI-FEP | |||
| Material plašča | Pletena plast (polnilna plast) | ||||
| Q | Svinčena zlitina | Pb-zlitina | Politetrafluoroetilen | PTFE | |
| E | Etilen propilen kavčuk | EPDM | |||
| H | Klorosulfoniran polietilen | CSM | Trak iz aramidnih vlaken | KRMI | |
| F | Perfluoroetilen propilen | FEP | Trak iz najlonskih vlaken | NFT | |
| N | Nitrilna guma | NBR | Polipropilen (na olje odporna blazinasta plast) | PP | |
| Serija AWGS | Največja dimenzija | |||||
| Ploščati kabel (mm × mm) | Sferični kabel (mm2) | MLE kabel (mm × mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
A1: namenski kabel potopne črpalke je zasnovan tako, da zagotavlja zanesljiv prenos energije v podvodnih okoljih. V primerjavi s standardnimi električnimi kabli ima izboljšano vodotesno izolacijo, fleksibilno konstrukcijo in odpornost proti vlagi, kar omogoča stabilno delovanje v globokih vodnjakih, kanalizacijskih sistemih in drugih potopljenih aplikacijah.
A2: Ploščati kabli so prednostni pri številnih potopnih aplikacijah, ker njihova kompaktna struktura zahteva manj prostora za namestitev in jih je lažje namestiti v ozke vodnjake ali omejena območja. Prilagodljiva zasnova prav tako pomaga zmanjšati zvijanje, upogibno obremenitev in mehanske poškodbe med namestitvijo in vzdrževanjem črpalke.
A3: Kabel uporablja visokokakovostne izolacijske materiale in zaščitni zunanji ovoj za preprečevanje prodiranja vode, staranja in okoljske škode. Pred dostavo je vsak kabel preizkušen glede izolacije, vodoodpornosti in mehanske vzdržljivosti, da se zagotovi varno delovanje v zahtevnih podvodnih pogojih.
A4: Da. AOTE TIANJIN PUMP CO., LTD. ponuja možnosti prilagajanja, vključno z dolžino kabla, številom jedra, specifikacijami prevodnika in materialom zunanjega plašča. Konfiguracijo kabla je mogoče uskladiti z različnimi močmi črpalk, globinami namestitve in delovnimi okolji.
A5: Pri izbiri kabla je treba upoštevati več dejavnikov, vključno z močjo črpalke, nazivno napetostjo, globino namestitve, delovno temperaturo, kakovostjo vode in mehanskimi zahtevami. Izbira pravilne velikosti prevodnika in zaščitne strukture pomaga zagotoviti učinkovit prenos energije in podaljša življenjsko dobo.
AOTE TIANJIN PUMP CO., LTD. je specializirano za rešitve potopnih črpalk in povezane kabelske izdelke. S praktičnimi izkušnjami pri podvodnih črpalnih aplikacijah razumemo zahteve različnih sistemov črpalk in nudimo ustrezne konfiguracije kablov za različne delovne pogoje.
Izberemo visokokakovostne prevodne materiale in vodotesne izolacijske sisteme, da zagotovimo stabilno električno delovanje in mehansko vzdržljivost. Vsak kabel je pred odpremo podvržen strogim inšpekcijskim postopkom, vključno s testiranjem izolacije, vodoodpornosti in pregledom videza.
Naši kabli so razviti za zahtevna okolja, kjer so fleksibilnost, vodoodporna zmogljivost in vzdržljivost bistvenega pomena. Optimizirana struktura pomaga zmanjšati pogostost vzdrževanja in zagotavlja zanesljivo delovanje za inženirske projekte in komercialne aplikacije.
Nudimo standardne modele napajalnih kablov kot tudi prilagojene rešitve na podlagi projektnih zahtev. Od izbire izdelka do podpore pri namestitvi naša tehnična ekipa strankam pomaga izbrati ustrezne specifikacije kablov in izboljšati zanesljivost sistema.
