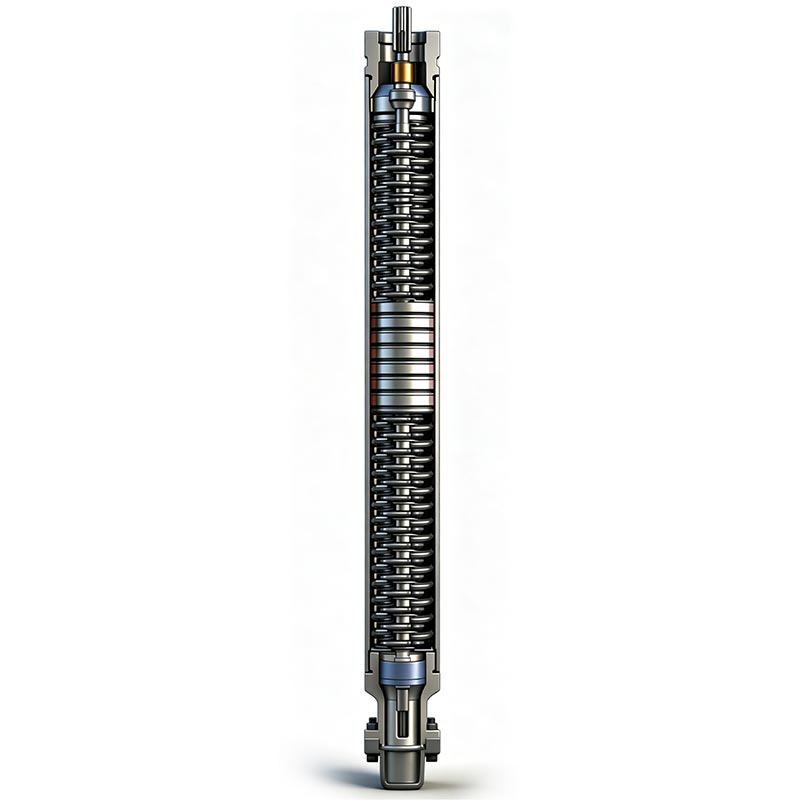

Visokotemperaturna električna potopna črpalka

Visokotemperaturna električna potopna črpalka (ESP) je zasnovana za visokotemperaturne vodne vrtine, geotermalne vrtine in zahtevne aplikacije dviganja v vrtino. Razvit iz tehnologije ESP iz naftnih polj, združuje odpornost na visoke temperature komponente motorja, kompaktna struktura s tankimi luknjami in večstopenjska hidravlična zasnova za zagotavljanje stabilnega dvigovanja vode delovanje v težkih podzemnih pogojih.

Z zmogljivostjo delovanja v okoljih do temperature motorja 260 °C in združljivostjo s 4,5-palčnimi do 10-3/4-palčnimi sistemi ohišja, je ta visokotemperaturna črpalka ESP primerna za pridobivanje geotermalne energije, industrijske vodnjake za toplo vodo, globokomorskih virov in drugih aplikacij, kjer običajne potopne črpalke ne morejo učinkovito delovati.

Ključne značilnosti

1. Odpornost na visoke temperature za težke pogoje v vrtini

Črpalka je zasnovana posebej za neprekinjeno delovanje v podzemna okolja z visoko temperaturo. Sistem motorja uporablja izolacijske materiale, odporne na visoke temperature in toplotno stabilne komponente za zmanjšanje toplotnega staranja in ohranjanje električne učinkovitosti med dolgotrajnim delovanjem.

Ključna temperaturna učinkovitost:

Temperaturna odpornost motorja do 260°C

Primerno za geotermalne vrtine s temperaturo na dnu vrtine do 200°C

Zasnovan za neprekinjeno delovanje v aplikacijah za črpanje vode pri visokih temperaturah

Zmanjšano tveganje okvare izolacije in okvare motorja zaradi prekomerne toplote

V primerjavi s standardnimi potopnimi črpalkami ta visokotemperaturni ESP zagotavlja izboljšano toplotno stabilnost za geotermalne in toplovodne vrtine.

2. Kompaktna zasnova z ozkimi luknjami za različne velikosti ohišja

Visokotemperaturna električna potopna črpalka, prvotno razvita za uporabo v ozkih vrtinah naftnih polj ima strukturo kompaktnega premera, ki omogoča namestitev v vrtine z omejenim prostorom.

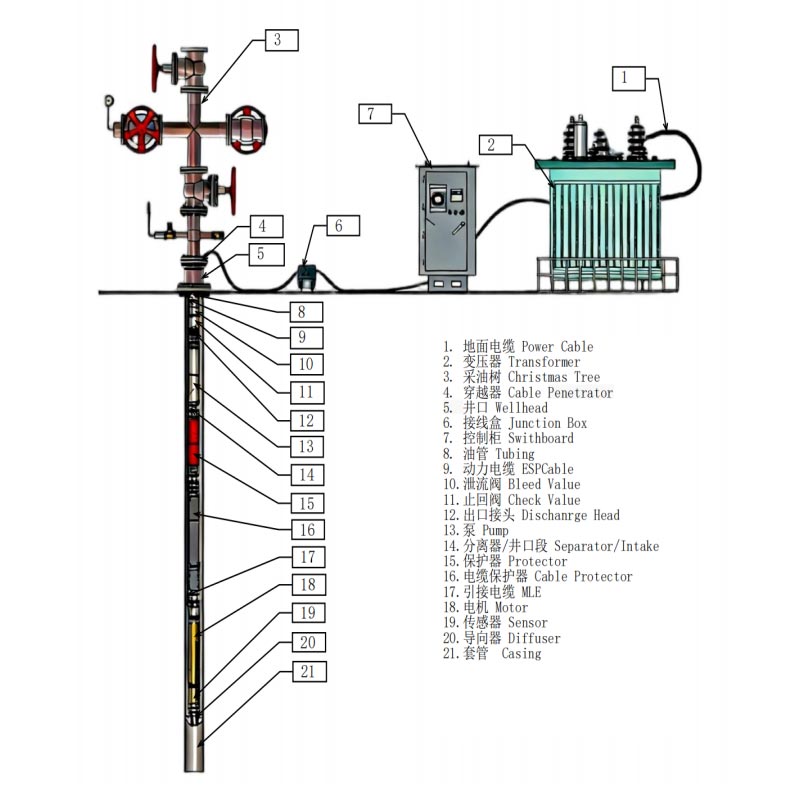

Optimizirana konfiguracija črpalke, zaščite in motorja zagotavlja prilagodljive rešitve namestitve za različna ohišja velikosti.

Uporaba 4,5-palčnega ohišja z najmanjšim notranjim premerom 99,6 mm za konfiguracijo enote

Uporaba 5,5-palčnega ohišja z najmanjšim notranjim premerom 118,6 mm za konfiguracijo enote

Uporaba 7-palčnega ohišja z najmanjšim notranjim premerom 150,4 mm za konfiguracijo enote

Uporaba 8-5/8-palčnega ohišja z minimalnim notranjim premerom 196,2 mm za konfiguracijo enote

Uporaba 10-3/4-palčnega ohišja z minimalnim notranjim premerom 247,9 mm za konfiguracijo enote

Visoka zmogljivost dvigovanja glave za globoke vrtine

Visokotemperaturna črpalka ESP ima večstopenjsko centrifugalno hidravlično strukturo, optimizirano za uporabo v globokih vrtinah.

Hidravlična zasnova zagotavlja:
Zmogljivost visoke dvižne glave
Stabilen izhod tlaka
Neprekinjeno pridobivanje vode iz globokih geotermalnih vrtin
Izboljšana zmogljivost pri visokih temperaturah pod zemljo

Primeren je za projekte, ki zahtevajo navpično dvigovanje na velike razdalje, vključno z geotermalnimi ogrevalnimi sistemi, industrijskimi oskrba s toplo vodo in razvoj globokomorskih virov.

Stabilno delovanje in energetsko učinkovita zasnova motorja

Motorni sistem je zasnovan za visoko obremenitev in neprekinjeno delovanje v zahtevnih okoljih.

Glavne prednosti delovanja:
Zagon s polnim navorom za stabilen zagon
Nosilna konstrukcija, odporna na visoke obremenitve
Optimizirana zasnova rotorja za zmanjšanje električnih izgub in proizvodnje toplote
Komponente iz zlitine, odporne proti obrabi, za večjo vzdržljivost

V primerjavi z običajnimi črpalkami ESP optimizirana zasnova motorja pomaga zmanjšati porabo energije in se dolgoročno izboljša učinkovitost delovanja pri visokotemperaturnih vrtinah.

Tehnične specifikacije

Vodnik za izbiro visokotemperaturne črpalke ESP

Izbira pravilne konfiguracije ESP zahteva upoštevanje več pogojev v vrtini:

Za natančno izbiro modela morajo kupci zagotoviti:
Globina vodnjaka
Velikost ohišja
Temperatura vode
Zahtevani pretok
Zahtevana dvižna glava
Informacije o napajanju

Proizvodnja in nadzor kakovosti

Vsaka visokotemperaturna električna potopna črpalka ESP je izdelana v skladu s strogo industrijsko proizvodnjo postopkov.

Nadzor kakovosti vključuje:
Testiranje delovanja izolacije motorja
Pregled električne varnosti
Preskušanje hidravličnega delovanja
Pregled dimenzij sestavnih delov
Preverjanje montaže

Proizvodni proces se osredotoča na zagotavljanje stabilnega delovanja, natančne montaže in dolge življenjske dobe v geotermalnih in okolja vrtin z visoko temperaturo.

Aplikacije

Visokotemperaturna električna potopna črpalka se pogosto uporablja v:
Projekti geotermalne energije
Geotermalni ogrevalni sistemi
Projekti pridobivanja geotermalne energije
Globoko pridobivanje geotermalnih virov
Industrijski vodnjaki za toplo vodo
Oskrba z industrijsko procesno vodo
Izkoriščanje visokotemperaturne podzemne vode
Veliki sistemi za cirkulacijo tople vode
Naftna polja in energetske aplikacije
Visokotemperaturne vrtine za vbrizgavanje vode
Aplikacije za dvigovanje v vrtini
Kompleksna podzemna okolja

pogosta vprašanja

V1: Kakšna je največja delovna temperatura te visokotemperaturne električne potopne črpalke (ESP)?

A1: Ta črpalka je profesionalno razvita in optimizirana za težke delovne pogoje na naftnih poljih pri visokih temperaturah prestala preizkus ekstremnih industrijskih okolij. Lahko vzdržuje dolgoročno stabilno delovanje pri polni obremenitvi pri a temperaturo motorja 200 °C in prilagajanje spodnjim temperaturam v vrtini do 163 °C, kar v celoti izpolnjuje dolgoročne in stabilne operativne zahteve različnih visokotemperaturnih vodnih vrtin in globokih geotermalnih vrtin.

V2: Za katere vrste vodnjakov je primerna zasnova majhnega premera?

A2: Izkoriščanje visoke standardne zasnove tankih lukenj, ki je bila prvotno prilagojena za ozke vrtine na naftnih poljih, kompaktna zgradba visokotemperaturne električne potopne črpalke (ESP) majhnega premera je popolnoma primerna za visokotemperaturne ozke vrtine, ozke geotermalne vrtine in obnovljene stare vodne vrtine. Rešuje problem namestitve velikih potopnih črpalk v vrtine z omejenim prostorom in močno izboljša stopnja izkoriščenosti visokotemperaturnih vodnih in geotermalnih vrtin majhnega kalibra.

V3: Kateri so glavni scenariji uporabe tega izdelka?

A3: Prvotno zasnovano in zrelo uporabljeno za zapletene visokotemperaturne delovne pogoje na naftnih poljih z zanesljivostjo kakovosti in stabilnega delovanja je bil ta izdelek uspešno razširjen na nove vire energije in vode razvojna področja. Široko se uporablja za globoke visokotemperaturne vodne vrtine, industrijsko visokotemperaturno vodo oskrbovalne vrtine, globoke vrtine za izkoriščanje geotermalne energije, pridobivanje geotermalne energije in projekti geotermalnega ogrevanja. Zanašajoč se na svojo visokotemperaturno odpornost na naftnih poljih in zmogljivost visokega dviga zagotavlja učinkovito in zanesljive rešitve za umetno dviganje za izkoriščanje visokotemperaturnih vodnih virov in geotermalne energije razvoj.
