Električna potopna črpalka za naftno vrtino

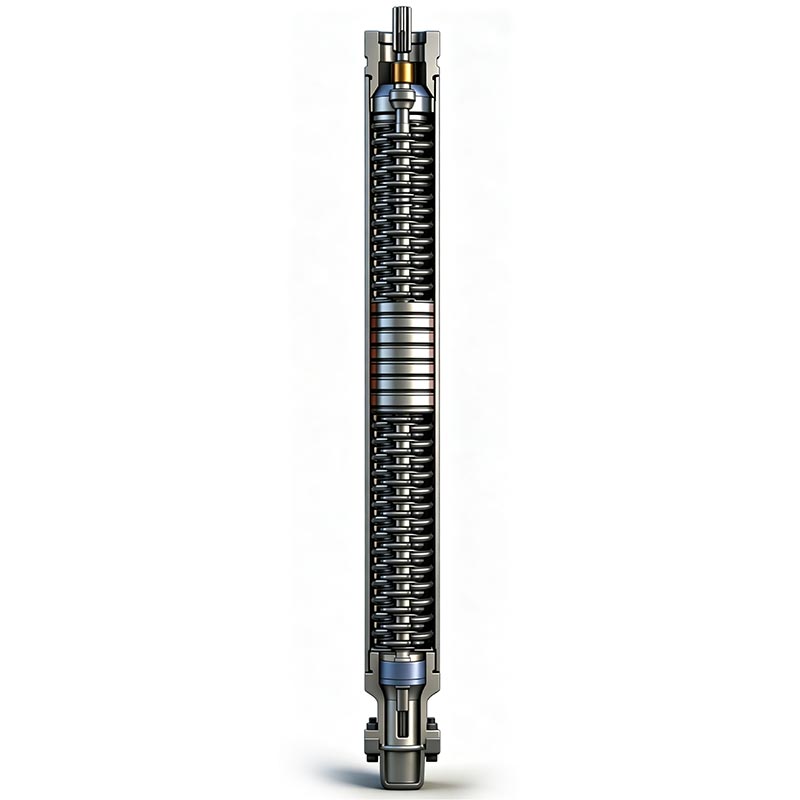

Električna potopna črpalka (ESP) je naprava za umetno dviganje v vrtini, ki se uporablja za izboljšanje produktivnosti naftnih vrtin. Je uporablja se predvsem v srednje globokih naftnih vrtinah, naftnih vrtinah z visoko vodo, vrtinah težke nafte in proizvodnih vrtinah na morju naftna polja. Sistem je sestavljen iz osnovnih komponent, kot so potopni motor, zaščita, separator plina in tekočine, in večstopenjsko centrifugalno črpalko. Motor poganja črpalno enoto, da se vrti z visoko hitrostjo in nenehno dviguje surove nafte iz vrtine na površje.

V primerjavi s tradicionalnimi mehanskimi metodami pridobivanja olja nudijo ESP prednosti, kot so širok razpon prostornine, prilagodljivost okolju globokih vodnjakov, manjši površinski odtis in močna zmožnost neprekinjenega delovanja. Oni mogoče prilagoditi glede na globino vrtine, velikost ohišja, viskoznost surove nafte, vsebnost plina in jedko okolje, zagotavlja zanesljivo rešitev umetnega dviga za dolgoročno stabilno proizvodnjo naftnih polj.

Načelo delovanja izdelka

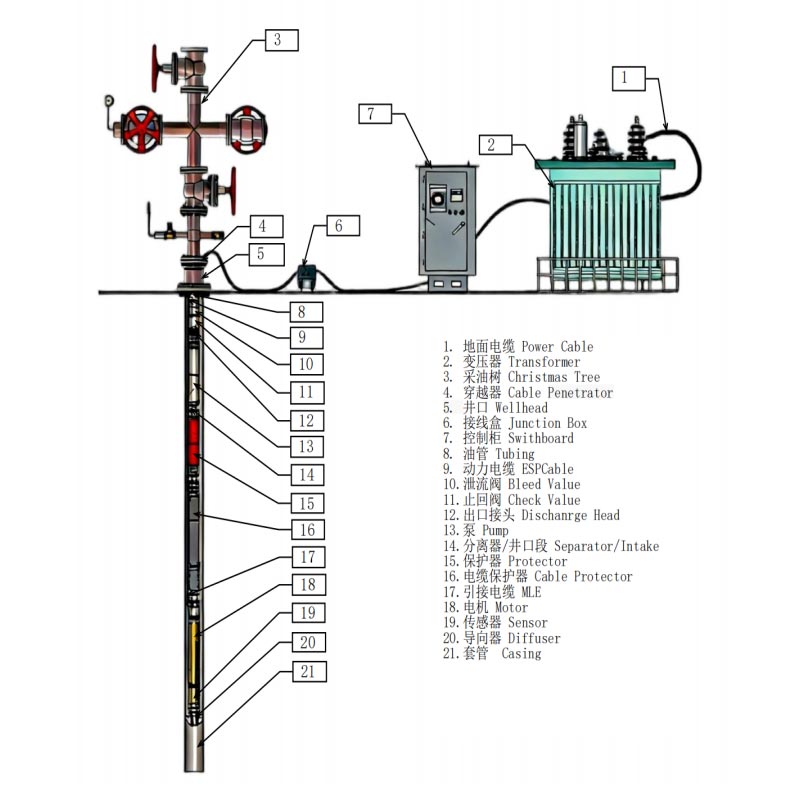

Sistem ESP je nameščen pod nivojem tekočine v oljni vrtini in napaja potopni motor v vrtini prek površinsko krmilno omarico.

Med delovanjem:

Potopni motor poganja večstopenjsko centrifugalno črpalko, da se vrti;

Tekočina iz vrtine vstopi v telo črpalke skozi dovod;

Večstopenjski tekači postopoma povečujejo tlak;

Mešanica surove nafte, zemeljskega plina in formacijske vode se transportira do površinskega cevovoda;

Zaščita izolira tekočino vrtine od notranjega mazalnega olja motorja, kar zagotavlja dolgoročno stabilno delovanje motorja.

ESP poveča proizvodno zmogljivost s stalnim tlakom v vrtini, zaradi česar je še posebej primeren za naftne vrtine z nezadostnim naravnim pritiskom ali tiste, ki zahtevajo izboljšano učinkovitost pridobivanja.

Material in tehnologija izdelave

Stopnja črpalke je izdelana iz legiranega jekla, odpornega proti koroziji, in natančno obdelana s CNC strojem, da zagotovi gladek pretok in visoko učinkovitost.

Potopni motor uporablja izolacijske materiale, odporne na visoke temperature, ki zagotavljajo stabilno delovanje tudi v visokotemperaturna okolja v vrtini. Zaščita uporablja posebno izolacijsko olje za učinkovito preprečevanje surove nafte, slanice in plina pred vstopom v komponente motorja.

Vse kritične komponente so podvržene protikorozijski prevleki in tesnjenju. Naša avtomatizirana montažna linija zagotavlja natančno ujemanje vsake komponente. Vsaka električna potopna črpalka za končane naftne vrtine je podvržena popolnemu simulacijski test v vrtini pred dostavo.

Ključne lastnosti delovanja

1. Primerno za kompleksna okolja naftnih vrtin

ESP se lahko uporablja za: globoke vrtine, usmerjene vrtine, vrtine na platformi na morju, naftne vrtine z visoko vsebnostjo vode, težko olje vrtine za termično obnovitev in majhne vrtine za ohišje.

2. Visoka proizvodna zmogljivost

Zasnova večstopenjske centrifugalne črpalke zagotavlja neprekinjeno in stabilno dvižno zmogljivost, ki nudi boljšo proizvodnjo učinkovitost pri visoko produktivnih naftnih vrtinah v primerjavi s tradicionalno črpalno opremo.

3. Zmanjšane zahteve glede površinske opreme

Celotna črpalna enota je nameščena v vrtini: zmanjšan je odtis površinske opreme, znižan je hrup delovanja in zaradi česar je primeren za prostorsko omejena okolja, kot so platforme na morju.

4. Odlična odpornost proti koroziji

Za rezervoarje z vsebnostjo žvepla, visoko vsebnostjo soli in visoko temperaturo, materiale iz legiranega jekla in nerjavnega jekla, skupaj s protikorozijskimi premazi, se lahko uporablja za izboljšanje dolgoročne zanesljivosti opreme.

Uporaba 4,5-palčnega ohišja z najmanjšim notranjim premerom 99,6 mm za konfiguracijo enote

Uporaba 5,5-palčnega ohišja z najmanjšim notranjim premerom 118,6 mm za konfiguracijo enote

Uporaba 7-palčnega ohišja z najmanjšim notranjim premerom 150,4 mm za konfiguracijo enote

Uporaba 8-5/8-palčnega ohišja z minimalnim notranjim premerom 196,2 mm za konfiguracijo enote

Uporaba 10-3/4-palčnega ohišja z minimalnim notranjim premerom 247,9 mm za konfiguracijo enote

Katere dejavnike je treba upoštevati pri izbiri električne potopne črpalke?

Izbira ESP ne temelji zgolj na moči; zahteva celovito obravnavo naslednjega:
1. Globina vodnjaka: globlji kot je vodnjak, višja je višina in večja je potrebna moč.
2. Proizvodne zahteve: Določite število stopenj črpalke in prostornino na podlagi ciljne dnevne proizvodnje.
3. Lastnosti surove nafte: vključno z viskoznostjo surove nafte, vsebnostjo peska, vodnatostjo in razmerjem plinsko olje.
4. Pogoji vrtine: vključno z velikostjo ohišja, temperaturo, korozivnim okoljem in kotom naklona vrtine. Z izčrpnim usklajevanjem teh parametrov je mogoče zmanjšati tveganje preobremenitve ESP, plinske blokade in zgodnje okvare.

Glavni scenariji uporabe

Električne potopne črpalke za naftne vrtine se pogosto uporabljajo v:
Razvoj naftnih polj na kopnem
Proizvodnja nafte na morski ploščadi
Proizvodnja globoke naftne vrtine
Visoko razvodnjeni rezervoarji
Projekti termične predelave težkega olja
Usmerjene in vodoravne vrtine
Posebej so primerni za projekte naftnih polj, ki zahtevajo dolgoročno neprekinjeno proizvodnjo in visoko dnevno proizvodnjo.

Združljivost dodatne opreme

Ta ESP sledi enotnim dimenzijskim standardom API in se popolnoma ujema s podpornimi dodatki, vključno s ploščatim kablom ESP, sklop za tesnjenje ustja vrtine, krmilno omarico s spremenljivo frekvenco, zaslon v vrtini in merilnik pretoka. Standardni vmesnik omogoča hitro montažo na kraju samem, poenostavi montažo in kasnejše inšpekcijsko vzdrževanje, skrajša dokončanje vodnjaka gradbeni cikel.

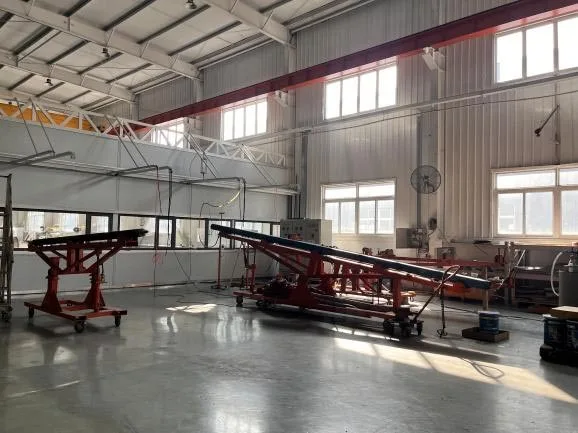

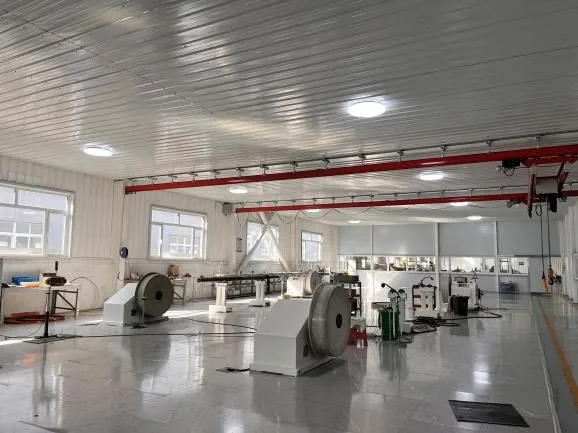

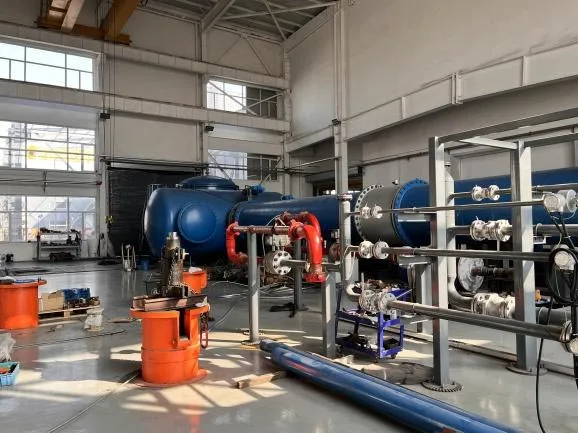

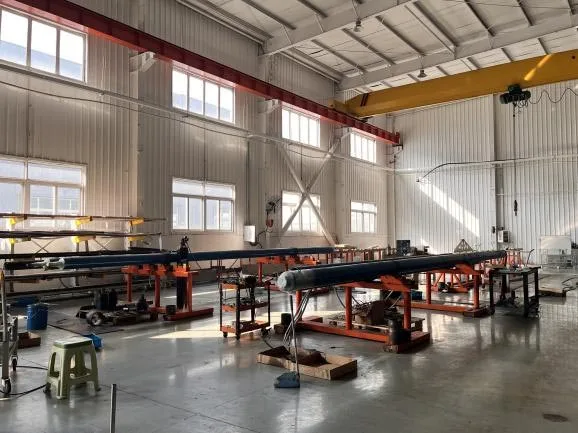

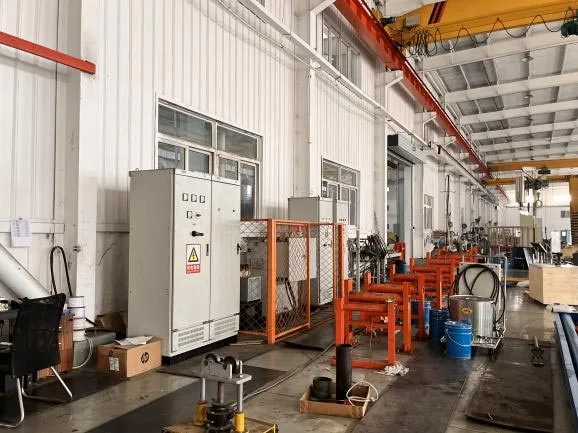

Tovarniška proizvodnja in nadzor kakovosti

Med proizvodnjo so ključne komponente podvržene obsežnemu testiranju:
Testiranje kemične sestave surovin
CNC testiranje natančne obdelave
Testiranje dinamičnega uravnoteženja rotorja
Testiranje delovanja izolacije motorja
Tlačno testiranje enote črpalke
Testiranje učinkovitosti tesnjenja
Popolno testiranje simulacije delovanja stroja
Vsi sistemi ESP so podvrženi preverjanju delovanja, preden zapustijo tovarno, da se zagotovi, da izpolnjujejo dolgoročne operativne zahteve naftnega polja.

pogosta vprašanja

V1: Kateri delovni pogoji najbolj ustrezajo električni potopni črpalki za naftno vrtino?

A1: Uporablja se predvsem za globoke naftne vrtine, vrtine težke nafte in proizvodne vrtine na morju. Zagotavlja stabilno umetno dviganje z visokim pretokom v ozkem ohišju in visokotemperaturnih okoljih v vrtini.

V2: Kako je ESP odporen proti koroziji iz slanice iz formacije?

A2: Ključne komponente pretoka in prenosa uporabljajo material iz zlitine proti žveplju s protikorozijsko prevleko. Vgrajeni zaščita izolira jedko tekočino za zaščito jedra motorja, kar omogoča dolgoročno delovanje pod zemljo.

V3: Ali lahko prilagodimo parametre črpalke za posebne zahteve rezervoarja?

A3: Da. Nudimo profesionalne električne potopne črpalke OEM za storitve naftnih vrtin, prilagajanje stopenj črpalke, moč motorja in protikorozijske stopnje glede na globino vrtine, viskoznost surove nafte in sestavo vode v formaciji.

Zakaj izbrati naš sistem ESP?

Specializirani smo za proizvodnjo opreme za umetna dvigala za naftna polja in zagotavljamo celovite konfiguracijske rešitve ESP prilagojene različnim pogojem vodnjakov.

Naše prednosti vključujejo:
Podpora za različne velikosti ohišja
Zagotavljanje celotnih sistemov, vključno s črpalkami, motorji in zaščitami
Podpora za prilagojene materiale, odporne proti koroziji
Zadovoljevanje potreb aplikacij na naftnih poljih na kopnem in na morju
Ponudba proizvodnih storitev OEM
Celovit sistem dobave rezervnih delov
Popolno testiranje zmogljivosti pred pošiljanjem

Od izbire opreme in ujemanja sistema do poprodajne vzdrževalne podpore zagotavljamo stabilen in zanesljiv ESP rešitve za stranke nafte in plina po vsem svetu.
