Potopna aksialna pretočna črpalka za namakanje

Potopna aksialna pretočna črpalka za namakanje je zasnovana za aplikacije prenosa velike količine vode ki zahteva visoko zmogljivost pretoka in nizko delovno višino.

Ta serija, zasnovana z integriranim potopnim motorjem in črpalko, zagotavlja praktično rešitev za kmetijski namakalni sistemi, črpalne postaje za rečno vodo, projekti za odvodnjavanje pred poplavami in komunalna voda upravljanje objekte, kjer je potreben stalen in zanesljiv prenos vode.

V primerjavi s konvencionalnimi suho vgrajenimi sistemi aksialnih pretočnih črpalk potopna zasnova poenostavlja namestitev, zmanjša zahteve za gradnjo črpalnih postaj in izboljša stabilnost delovanja v okoljih z nihanjem nivoji vode.

Struktura izdelka in princip delovanja

Motor je nameščen nad delom črpalke, celotna enota pa deluje potopljena v vodo.

Glavne strukturne značilnosti vključujejo:
• Integrirana konfiguracija črpalka-motor
• Nastavljive lopatice rotorja
• Popolnoma zaprt potopni motor
• Sistem mehanskega tesnjenja
• Avtomatski nadzorni zaščitni sistem

Gledano z vstopne strani se rotor vrti v nasprotni smeri urinega kazalca.

Nastavljiva zasnova tekača omogoča črpalki, da ohranja učinkovito delovanje pri različnih načinih delovanja pogoji, zaradi česar je primeren za aplikacije s spreminjajočimi se zahtevami glede pretoka.

Zakaj izbrati potopno aksialno črpalko za namakanje?

1. Zasnovan za pogoje visokega pretoka in nizke višine

Aksialne pretočne črpalke so posebej zasnovane za aplikacije, kjer je treba premakniti veliko količino vode zahteva relativno nizek tlak.

Tipične aplikacije vključujejo:
• Kmetijski namakalni kanali
• Sistemi za zajemanje rečne vode
• Prenos vode iz rezervoarja
• Protipoplavne črpalne postaje

2. Zasnova črpalne postaje, ki prihrani prostor

Tradicionalne črpalne postaje običajno zahtevajo:
• Ločena namestitev motorja
• Veliki prostori za opremo
• Kompleksna poravnava

Vgrajena potopna struktura omogoča črpalni enoti, da deluje neposredno pod vodo, kar zmanjša višino nad zemljo gradbenih zahtev in zaradi česar je primeren za lokacije z omejenim prostorom.

3. Stabilno delovanje pri spremenljivem nivoju vode

Za projekte namakanja in nadzora poplav se lahko vodostaji znatno spremenijo.

Zasnova potopnega motorja zagotavlja:
• Učinkovito hlajenje motorja
• Zmanjšan hrup pri delovanju
• Zanesljivo neprekinjeno delovanje

Priročnik za izbiro serije QZB in QHB

Izbira pravilnega tipa črpalke je odvisna predvsem od zahtev glede pretoka, pogojev višine in okolja uporabe.

Izberite aksialno pretočno črpalko QZB, ko:

Potreben je prenos velike količine vode  Črpalna višina je relativno nizka  Potrebno je stalno namakanje ali drenaža

Izberite črpalko z mešanim tokom QHB, ko:

Zahtevana je večja zmogljivost glave  Vodostaj se bistveno spremeni  Potrebna je boljša hidravlična prilagodljivost

Vodnik za izbiro modela črpalke

Serija QZB je na voljo v več velikostih za izpolnjevanje različnih projektnih zahtev.

Primer: 700QZB-100

Razpoložljivi modeli

Razpoložljivi modeli vključujejo

350QZB-50, 350QZB-70, 350QZB-70(A), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85 itd.

Glavne aplikacije in operacijska okolja

Potopne črpalke QZB in QHB z aksialnim tokom so široko uporabne za uporabo v industrijskih in rudarskih objektih, ladjedelnice, mestni sistemi za oskrbo z vodo in odvodnjavanje, kmetijsko namakanje in oskrba z vodo za elektrarne in drenaža sistemi.

Potopna črpalka QZB z aksialnim tokom je primerna za aplikacije, ki zahtevajo nizek tlačni tlak in visoke pretoke; QHB potopna črpalka z mešanim tokom ima visoko učinkovitost in odlično odpornost proti kavitaciji, zaradi česar je primerna za aplikacije z velikimi nihanji nivoja vode in razmeroma visokimi zahtevami po višini.

Ti izdelki so zasnovani za obdelavo surove vode ali rahlo onesnažene odpadne vode z najvišjo temperaturo tekočine od 50 °C, območje pH od 4 do 10, volumetrično razmerje suspendiranih trdnih snovi pod 2 % in specifično težo manj kot 1,2 × 10³ kg/m². Uporaba teh izdelkov je najučinkovitejša rešitev za zaščito pred poplavami motorjev elektrarn v rečni in območja ob jezerih, kjer vodostaji močno nihajo.

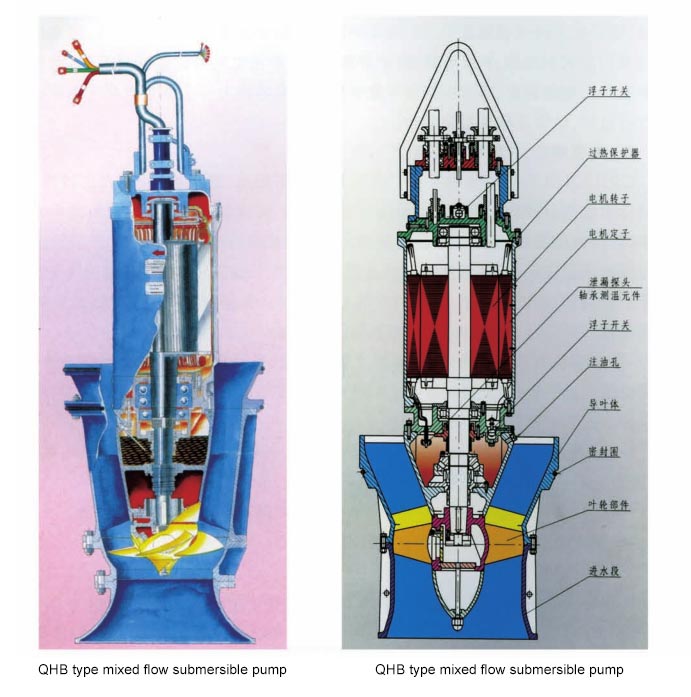

Opis strukture izdelka

Motor potopne aksialne črpalke za namakanje je nameščen nad črpalko. Potopni motor je suhega tipa oblikovanje z izolacijo razreda F, zanesljivimi mehanskimi in pomožnimi tesnili ter je opremljen z zaščitnimi napravami proti puščanju in proti dvigu temperature v notranjih navitjih in ležajih.

Opremljen je s krmilno omarico, ki zagotavlja varno in zanesljivo delovanje. Črpalka je primerna za široko paleto vode kakovosti in okoljskih pogojev, ima nastavljive lopatice rotorja in deluje v širokem razponu pogoji delovanja.

Gledano z vstopne odprtine, se rotor vrti v nasprotni smeri urinega kazalca.

Pogosto zastavljena vprašanja

Kakšna je razlika med črpalko z aksialnim tokom in črpalko z mešanim tokom?

Črpalke z aksialnim pretokom so zasnovane za zelo visoke pretoke in nizke tlačne pogoje, medtem ko črpalke z mešanim pretokom zagotavljajo boljša zmogljivost, ko so potrebni višji napor in spremenljivi delovni pogoji.

Ali je mogoče za namakanje z rečno vodo uporabiti potopno aksialno črpalko?

ja Serija QZB je primerna za prenos surove vode iz rek, rezervoarjev in namakalnih kanalov, ko voda vsebuje omejeno količino suspendiranih delcev.

Zakaj izbrati potopno aksialno pretočno črpalko za namakanje namesto tradicionalne črpalne postaje?

Integrirana potopljena struktura zmanjša zahteve za namestitev, izboljša hlajenje motorja, zmanjša hrup in omogoča prilagodljivo namestitev na lokacijah z omejenim prostorom.

Katere informacije potrebujemo pred izbiro črpalke?

Stranke morajo zagotoviti:
Zahtevani pretok
Glava črpalke
Pogoji vodnega vira
Način namestitve
Zahteve za napajanje
Naši inženirji lahko priporočijo ustrezen model črpalke glede na projektne pogoje.
